Beberapa metode pengujian anemometer digital
Anemometer digital digunakan untuk menguji kecepatan angin rata-rata dan komponen turbulensi (turbulensi angin dari 1 hingga 150 KHz, berbeda dengan variasi). Pengukuran kecepatan angin rata-rata dapat dilakukan dengan metode termal, ultrasonik, impeller, atau skin and tube.
Metode ini mengukur perubahan resistansi sensor saat mendingin akibat angin saat diberi energi, dan dengan demikian mengukur kecepatan angin. Informasi arah angin tidak dapat diperoleh. Selain mudah dibawa dan nyaman, ia memiliki rasio biaya/kinerja yang tinggi, dan telah banyak diadopsi sebagai produk standar anemometer. Anemometer termal menggunakan kabel platina, termokopel, dan semikonduktor, tetapi kami menggunakan kabel melingkar platina. Kawat platinum adalah bahan yang stabil secara material. Oleh karena itu, ia memiliki keunggulan dalam stabilitas jangka panjang, serta kompensasi suhu.
Sensor arah angin pada anemometer fotolistrik mengadopsi baling-baling angin dengan inersia rendah dan logam ringan untuk merespons arah angin dan menggerakkan disk kode koaksial untuk berputar, yang dikodekan dalam kode Abu-abu dan dipindai dengan fotolistrik untuk menghasilkan sinyal listrik yang sesuai dengan arah angin.
Sensor kecepatan angin tipe fotolistrik mengadopsi cangkir angin inersia rendah, berputar dengan angin, menggerakkan rotasi disk cut-off koaksial, dengan rangkaian pulsa keluaran pemindaian fotoelektronik, keluaran yang sesuai dengan jumlah putaran frekuensi pulsa yang sesuai dengan nilainya, mudah untuk mengumpulkan dan memproses. Kekuatan tinggi, awal yang baik, sesuai dengan standar pengukuran meteorologi nasional;
Sensor arah angin memiliki kompas elektronik internal, yang secara otomatis menemukan sudut arah, sehingga dapat dipasang di tempat tetap atau di tempat bergerak (seperti kendaraan khusus, kapal, platform pengeboran, dll.)

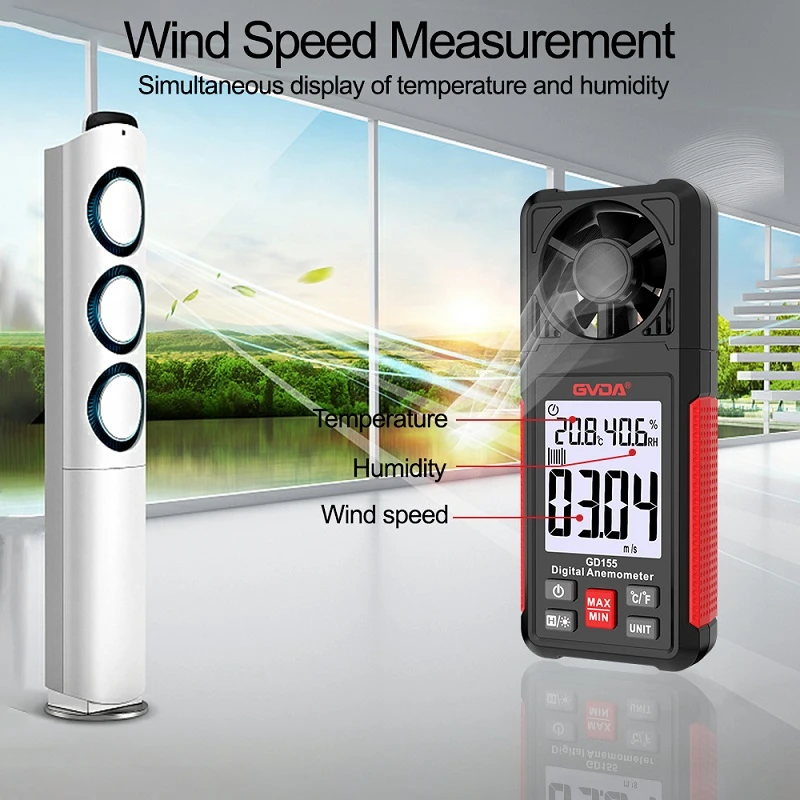

Probe Roda Berputar untuk Anemometer
Prinsip kerja probe roda berputar anemometer digital didasarkan pada konversi putaran menjadi sinyal listrik, yang pertama-tama melewati induktor jarak, "menghitung" putaran roda yang berputar dan menghasilkan serangkaian pulsa, yang kemudian dikonversi dan diproses oleh detektor untuk mendapatkan nilai kecepatan putaran. Probe berdiameter besar (60mm, 100mm) pada anemometer cocok untuk mengukur aliran turbulen dengan kecepatan kecil atau sedang (misalnya di saluran keluar pipa). Probe berdiameter kecil pada anemometer lebih cocok untuk mengukur aliran udara dalam saluran dengan penampang lebih besar dari 100 kali luas penampang probe.
Posisi anemometer digital di aliran udara
Posisi penyetelan probe putar anemometer yang benar adalah dengan arah aliran udara sejajar dengan sumbu rotor. Ketika probe diputar perlahan di aliran udara, nilai yang ditunjukkan akan berubah. Ketika pembacaan mencapai nilai maksimumnya, probe berada pada posisi pengukuran yang benar. Saat melakukan pengukuran di dalam pipa, jarak dari titik awal bagian lurus pipa ke titik pengukuran harus lebih besar dari 0XD, turbulensi pada probe termal anemometer dan tabung Pitot memiliki pengaruh yang relatif kecil.
Anemometer digital dalam pengukuran aliran udara pipa
Telah terbukti bahwa probe anemometer 16mm adalah yang paling banyak digunakan. Ukurannya memastikan permeabilitas yang baik dan mampu menahan kecepatan aliran hingga 60 m/s. Pengukuran kecepatan aliran udara di saluran merupakan salah satu metode pengukuran yang layak, dan protokol pengukuran tidak langsung (metode pengukuran grid) dapat diterapkan untuk pengukuran udara.
