Perbaikan Kesalahan Umum dalam Perakitan Multimeter Pointer
Perbaikan Kesalahan Umum di Majelis

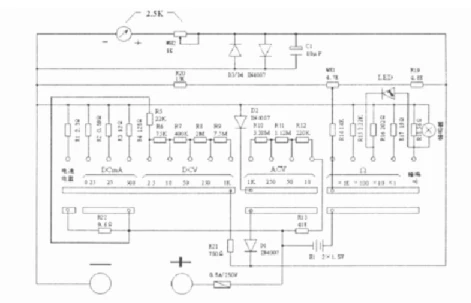

Komponen elektronik yang dirakit oleh multimeter rakitan telah disaring dan memenuhi persyaratan kualitas, sehingga tidak melibatkan pemeliharaan kesalahan yang disebabkan oleh masalah kualitas komponen elektronik. Diagram rangkaian skema multimeter penunjuk ditunjukkan pada Gambar 1:
Semua tes tidak responsif
Putar kenop konversi fungsi ke setiap posisi pengukuran untuk pengujian, dan penunjuk meteran tidak membelok (selanjutnya, "penunjuk meteran tidak membelokkan" disebut sebagai "tidak membelokkan" dan "penunjuk meteran membelokkan" disebut sebagai " defleksi"), dan buzzer Instrumen tidak berbunyi (selanjutnya, "buzzer tidak berbunyi" disebut sebagai "tidak ada suara" dan "bel berbunyi" disebut sebagai "suara"), dioda pemancar cahaya tidak menyala (selanjutnya, "dioda pemancar cahaya tidak menyala" disebut sebagai "tidak ada suara" "terang" mengacu pada "dioda pemancar cahaya" sebagai "terang"). Jika kondisi ini ada, alasan yang paling mungkin adalah tabung tidak dipasang atau meledak, atau mungkin disebabkan oleh pemasangan sikat secara horizontal. Jika kontak antara sikat dan jalur sikat dan kontak sikat buruk, menekan kenop konversi fungsi akan merespons. Jika terjadi kesalahan pemasangan sikat secara horizontal, Anda akan merasakan putarannya tidak mulus dan kaku saat Anda memutar kenop konversi fungsi, sehingga pemasangan sikat harus sesuai dengan proses perakitan. Jika ada masalah dengan sekeringnya, mudah ditemukan dan dapat diganti.
Pemasangan terbalik kenop penunjuk roda gigi
Untuk men-debug multimeter rakitan, biasanya untuk mendeteksi roda gigi resistansi terlebih dahulu, kemudian hubung singkat kabel uji untuk mengamati rentang bel dan roda gigi resistansi, dan kemudian menguji roda gigi fungsi DCV, DCmA, dan ACV secara bergantian. Sirkuit pendek tes mengarah untuk mendeteksi bahwa bel harus "keras, cerah, dan dibelokkan", dan rentang lain dari file resistansi juga harus "dibelokkan", tetapi tidak ada respons, dan ketika kenop konversi fungsi diaktifkan beralih ke DCV1K dengan melakukan hubungan arus pendek pada kabel uji, " Keras, terang, dibelokkan" (fenomena ini seharusnya tidak terjadi pada file ini). Dari diagram rangkaian tercetak, dapat diketahui bahwa kenop indikator (cakram) kenop konversi fungsi dipasang terbalik. Pada papan sirkuit tercetak, roda gigi DCV1K persis berbeda dengan roda gigi buzzer di blok listrik, sehingga kenop indikator roda gigi pada kesalahan ini menunjukkan roda gigi DCV1K, dan sikat sebenarnya terhubung ke roda gigi buzzer resistor. Cara untuk menghilangkan kesalahan tersebut adalah dengan mencabut kenop indikator roda gigi pada kenop konversi fungsi dan membaliknya, sehingga posisi panah kenop indikator roda gigi sejajar dengan posisi alur sikat pada kenop sikat di bawah, dan lalu sejajarkan kenop indikator gigi dengan Kencangkan kenop sikat.
Kenop konversi fungsi terdiri dari kenop atas dan bawah (cakram). Bagian atas adalah kenop penunjuk roda gigi dengan panah indikator, dan bagian bawah adalah kenop sikat dengan slot sikat dan lubang samping untuk menempatkan pegas dan bola baja. Kuas dipasang di sikat dengan baik. Kenop atas dan bawah dihubungkan dengan selongsong persegi panjang, tetapi satu sisi poros adalah busur kecil untuk memudahkan penyelarasan kenop atas dan bawah. Karena busur tidak jelas, mudah untuk membalikkan poros.
Setelah dibalik, kepala meteran mudah terbakar jika diuji secara membabi buta.
Pemecahan Masalah Kesalahan Umum Gear Perlawanan
Ada banyak kesalahan pada roda gigi resistansi, dan penyebab kesalahan tersebut terutama adalah pemasangan yang salah, pengelasan yang salah, pengelasan yang salah, dan kontak yang buruk. Analisis kegagalan file resistansi tidak melibatkan kesalahan perakitan elemen resistansi dan fenomena hubung singkat. Karena terlalu banyak fenomena kegagalan roda gigi resistansi, komponen yang rentan terhadap kesalahan perakitan pada rangkaian pengukuran resistansi sekarang diklasifikasikan untuk mengetahui penyebab kegagalan dan mengusulkan rencana perawatan.
Kegagalan file buzzer
Debugging file ini adalah yang paling diperhatikan oleh siswa, karena realisasi fungsi file ini yang berhasil akan memiliki fenomena "keras, terang, dan dibelokkan", yang merupakan penegasan "terlihat dan terdengar" dari pekerjaan mereka. Situasi normal adalah memasang baterai, putar kenop konversi fungsi ke posisi buzzer, buzzer akan berbunyi, light-emitting diode (LED) akan menyala, dan jarum jam akan membelok. Gejalanya adalah:
(1) Keras tapi tidak cerah; (2) Cerah tapi tidak nyaring; (3) Tidak ada suara tapi tidak terang; (4) Dioda pemancar cahaya menyala saat diputar ke posisi ×10Ω (pada posisi ini dioda pemancar cahaya tidak boleh menyala). Kesalahan di atas adalah kombinasi kesalahan polaritas terbalik LED dan buzzer. "Instalasi normal" yang disebutkan di bawah ini berarti bahwa komponen dirakit dengan benar sesuai dengan polaritas diagram rangkaian. 2) Casing buzzer rusak atau terbalik. Dalam kasus (3), selain buzzer dan LED terbuka atau terbalik, ada juga fenomena kontak sikat yang buruk. Dalam kasus (4), jika Jika LED menyala tetapi buzzer berbunyi lemah, berarti LED dipasang terbalik dan buzzer dipasang dengan benar. Jika LED menyala tetapi buzzer tidak berbunyi, berarti LED dipasang terbalik dan buzzer tidak terpasang dengan benar.
