Prinsip dan aplikasi pengukur jarak laser bertahap
Pengukur jarak laser tipe fase adalah penggunaan modulasi amplitudo sinar laser dan penentuan cahaya termodulasi ke dan dari garis pengukuran penundaan fase yang dihasilkan satu kali, dan kemudian sesuai dengan panjang gelombang cahaya termodulasi, konversi penundaan fase diwakili oleh jarak. Artinya, metode tidak langsung untuk menentukan waktu yang dibutuhkan cahaya melalui pengukuran garis bolak-balik.
Pengukur jarak laser tipe fase umumnya digunakan dalam rentang presisi. Karena keakuratannya yang tinggi, umumnya dalam skala milimeter, agar dapat memantulkan sinyal secara efektif, dan membuat penentuan target terbatas pada titik tertentu yang sepadan dengan keakuratan instrumen, pengukur jarak tersebut dikonfigurasikan dengan cermin yang dikenal sebagai cermin. sasaran koperasi.
Jika frekuensi sudut cahaya termodulasi adalah ω dan penundaan fasa yang dihasilkan oleh satu perjalanan bolak-balik pada jarak yang diukur D adalah φ, waktu t yang sesuai dapat dinyatakan sebagai:
t=φ/ω
Mengganti hubungan ini ke dalam (3-6) jarak D dapat dinyatakan sebagai
D=1/2 ct=1/2 c-φ/ω=c/(4πf) (Nπ+Δφ)
=c/4f (N+ΔN)=U(N+)
Persamaan:
φ - total penundaan fase yang dihasilkan oleh sinyal yang berjalan ke dan dari jalur survei satu kali.
ω - frekuensi sudut sinyal modulasi, ω=2πf.
U - satuan panjang, nilainya sama dengan 1/4 panjang gelombang modulasi
N - jumlah modulasi setengah panjang gelombang yang terdapat dalam garis pengukuran.
Δφ - bagian sinyal yang berjalan ke dan dari saluran yang menghasilkan penundaan fase kurang dari π pada suatu waktu.
ΔN - bagian pecahan dari gelombang modulasi yang terkandung dalam garis yang panjang gelombangnya kurang dari setengah.
ΔN=φ/ω
Pada modulasi tertentu dan kondisi atmosfer standar, frekuensi c / (4πf) adalah konstanta, pada saat ini pengukuran jarak menjadi pengukuran banyaknya setengah panjang gelombang yang terdapat pada garis ukur dan kurang dari setengah panjang gelombang bagian pecahan dari pengukuran pengukuran N atau φ, karena perkembangan teknologi pemesinan presisi modern dan teknologi pengukuran fase radio, pengukuran φ telah mencapai tingkat akurasi yang tinggi.
Untuk mengukur sudut fase φ kurang dari π, dapat diukur dengan metode yang berbeda, biasanya yang paling banyak digunakan adalah pengukuran fase tertunda dan pengukuran fase digital, pengintai laser jarak pendek digunakan untuk mendapatkan φ dari prinsip pengukuran fase digital.

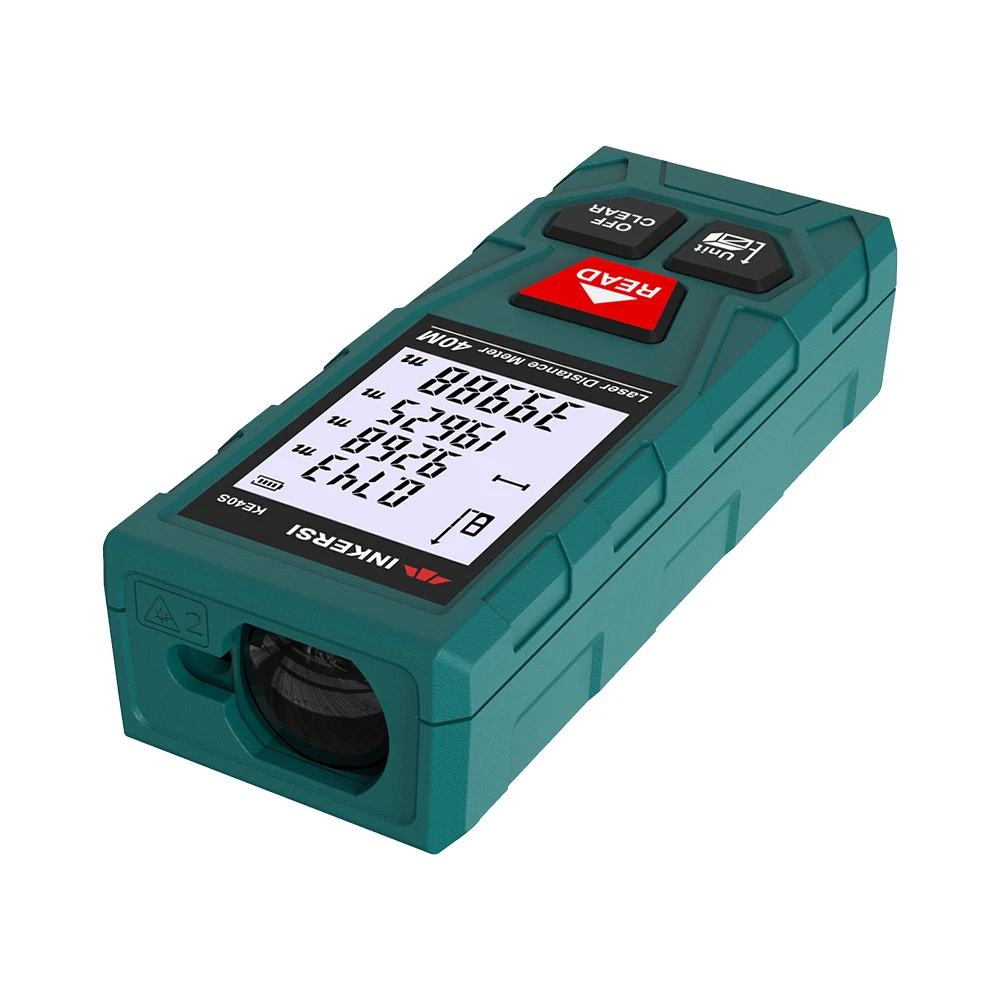

Dari keadaan umum yang disebutkan di atas, pengintai laser tipe fase menggunakan emisi sinar laser terus menerus dengan sinyal termodulasi, untuk mendapatkan jangkauan presisi tinggi juga perlu mengkonfigurasi target kerja sama, dan pengenalan pengintai laser genggam adalah yang berdenyut. pengintai laser dan pengintai jenis baru, tidak hanya ukurannya kecil dan ringan, tetapi juga penggunaan teknologi interpolasi penyebaran pulsa pengukuran fase digital, tidak perlu bekerja sama dengan target untuk mencapai akurasi tingkat milimeter, rentang pengukuran memiliki lebih dari 100m, dan dapat dengan cepat dan akurat menampilkan jarak secara langsung. Adalah pengukuran teknik presisi presisi jarak pendek, pengukuran luas bangunan dalam peralatan standar pengukuran panjang jenis terbaru. Sekarang yang paling banyak digunakan adalah pengintai laser genggam seri DISTO yang diproduksi oleh leica.
