Penggunaan osiloskop_Metode dan teknik penggunaan osiloskop

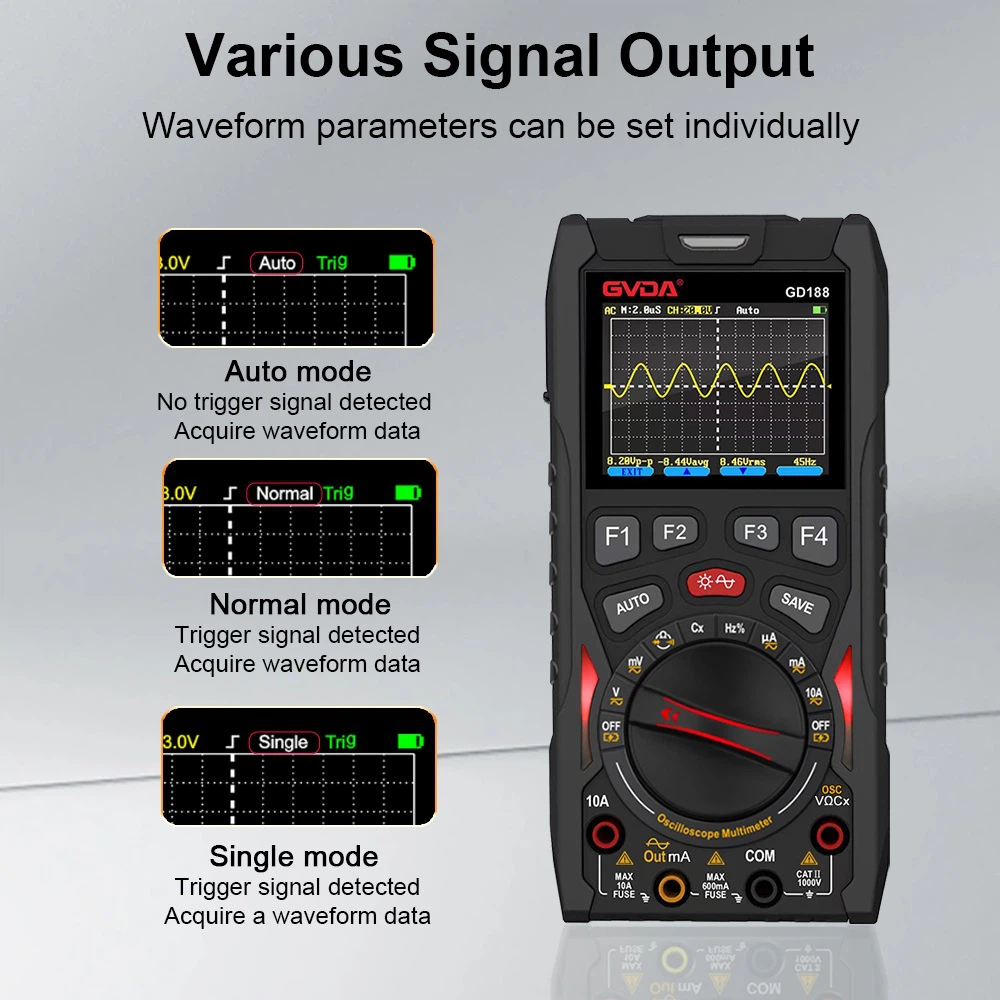

1. Dapatkan garis dasar: Ketika operator menggunakan osiloskop tanpa instruksi manual, ia harus terlebih dahulu mendapatkan garis dasar horizontal tertipis sebelum menggunakan probe untuk melakukan pengukuran lainnya. Metode spesifiknya adalah sebagai berikut: (1) Preset sakelar dan kenop pada panel. Kecerahan diatur ke sedang, fokus dan fokus tambahan diatur ke sedang, kopling input vertikal diatur ke "AC,,, pemilihan rentang tegangan vertikal diatur ke 5mv/div, pemilihan mode kerja vertikal diatur ke "CHl", sensitivitas vertikal posisi kalibrasi fine-tuning diatur ke "CAL, sinkronisasi saluran vertikal Pemilihan sumber diatur ke posisi tengah, posisi vertikal diatur ke posisi tengah, faktor waktu pemindaian A dan B disetel bersama pada "{{4} }.5ms/div, penyesuaian halus waktu pemindaian diatur ke posisi kalibrasi "CAL'', posisi horizontal diatur ke posisi tengah, mode kerja pemindaian Setel "A", mode sinkronisasi pemicu diatur ke "AUTO ", sakelar kemiringan disetel ke "+", sakelar kopling pemicu disetel ke "AC'', dan pemilihan sumber pemicu disetel ke INT. (2) Tekan sakelar daya dan lampu indikator daya akan menyala. (3) Sesuaikan fokus kecerahan A dan kenop kontrol lain yang relevan untuk mendapatkan garis dasar pemindaian yang tipis dan terang. Sesuaikan garis dasar agar posisinya berada di tengah layar dan pada dasarnya bertepatan dengan skala koordinat horizontal. (4) Sesuaikan kontrol paralelisme lintasan untuk membuat garis dasar sejajar dengan koordinat horizontal.
2. Sinyal tampilan: Dalam keadaan normal, osiloskop itu sendiri memiliki port keluaran sinyal gelombang persegi standar 0.5Vp-p. Setelah mendapatkan garis dasar, probe dapat dihubungkan di sini. Saat ini, seharusnya ada serangkaian sinyal gelombang persegi di layar. Sesuaikan voltase. Tombol faktor jangkauan dan waktu sapuan, amplitudo dan lebar gelombang persegi harus berubah. Artinya osiloskop pada dasarnya telah diatur dan dapat digunakan.
3． Ukur sinyalnya: Hubungkan jalur uji ke soket masukan CHl atau CH2, sentuhkan probe uji ke titik uji, lalu amati bentuk gelombang pada osiloskop. Jika amplitudo bentuk gelombang terlalu besar atau terlalu kecil, sesuaikan kenop rentang tegangan; jika tampilan periode bentuk gelombang tidak sesuai, sesuaikan kenop kecepatan pemindaian.
Metode penggunaan khusus 1. Pengukuran tegangan puncak AC (1) Dapatkan garis dasar. (2) Sesuaikan kenop V/div sehingga bentuk gelombang menampilkan 5div (yaitu 5 grid) pada arah vertikal. (3) Sesuaikan "Level pemicu A" untuk mendapatkan tampilan yang stabil. (4) Hitung tegangan puncak menggunakan rumus berikut. Tegangan (pp): amplitudo defleksi vertikal/derajat x (VOLTS/div)/tiang gigi sakelar x pembesaran atenuasi probe. Misalnya: defleksi terukur dari puncak atas ke puncak bawah adalah 5,6 derajat, sakelar VOLTS/dir disetel ke {{10}}.5, dan perbesaran atenuasi probe x10 digunakan, dan datanya diganti: Tegangan 2 5. 6X0.5X10228V. 2. Pengukuran waktu naik Waktu naik: jarak horizontal (derajat) x waktu/derajat (roda gigi)/koefisien muai. Misalnya: jarak antara dua titik bentuk gelombang adalah 5 derajat, tingkat waktu/derajat adalah 1Us, pemuaian x10 tidak diperluas (yaitu x1), nilai yang diberikan diganti dengan: pembagian waktu naik I; 5X1 / 1; 51xs. 3． Pengukuran perbedaan fasa Perbedaan fasa: nilai perbedaan horizontal (derajat) x nilai kalibrasi skala horizontal (derajat/derajat). Misalnya: perbedaan horizontal adalah 0,6 derajat, dan setiap derajat dikalibrasi hingga 45 derajat. Gantikan nilai yang diberikan ke dalam rumus: beda fasa: 0,6x45:27
