Amati dan pahami struktur multimeter
Ada banyak jenis multimeter dengan bentuk yang berbeda, tetapi struktur dasar dan penggunaannya sama. Pada panel multiguna, harus ada kepala meteran dan sakelar pemilih. Ada juga kenop penyetelan ohm gear zero dan test lead jack. Fungsi masing-masing bagian dijelaskan di bawah ini:
(1) Kepala Kepala multimeter adalah galvanometer yang sensitif. Dial di kepala dicetak dengan berbagai simbol, tanda centang dan nilai numerik. Simbol AV-Ω menunjukkan bahwa meteran ini adalah multimeter yang dapat mengukur arus, tegangan dan hambatan. Ada beberapa garis skala yang dicetak pada dial. Garis skala resistensi yang ditandai dengan "Ω" di ujung kanan adalah nol di ujung kanan dan di ujung kiri. Distribusi nilai skala tidak merata. Simbol "-" atau "DC" berarti arus searah, "-" atau "AC" berarti arus bolak-balik, dan "-" berarti garis skala yang dibagi oleh arus bolak-balik dan arus searah. Garis angka di bawah garis skala adalah nilai skala yang sesuai dengan posisi sakelar pemilih yang berbeda. Ada juga kenop penyesuaian nol mekanis di kepala untuk mengoreksi penunjuk yang menunjuk ke nol di ujung kiri.
(2) Sakelar pemilihan Sakelar pemilihan multimeter adalah sakelar putar multi-posisi. Digunakan untuk memilih item dan rentang pengukuran. Item pengukuran multimeter umum meliputi: "mA"; Arus DC, "V": Tegangan DC, "V": Tegangan AC, "Ω": Resistansi. Setiap item pengukuran dibagi menjadi beberapa rentang yang berbeda untuk seleksi.

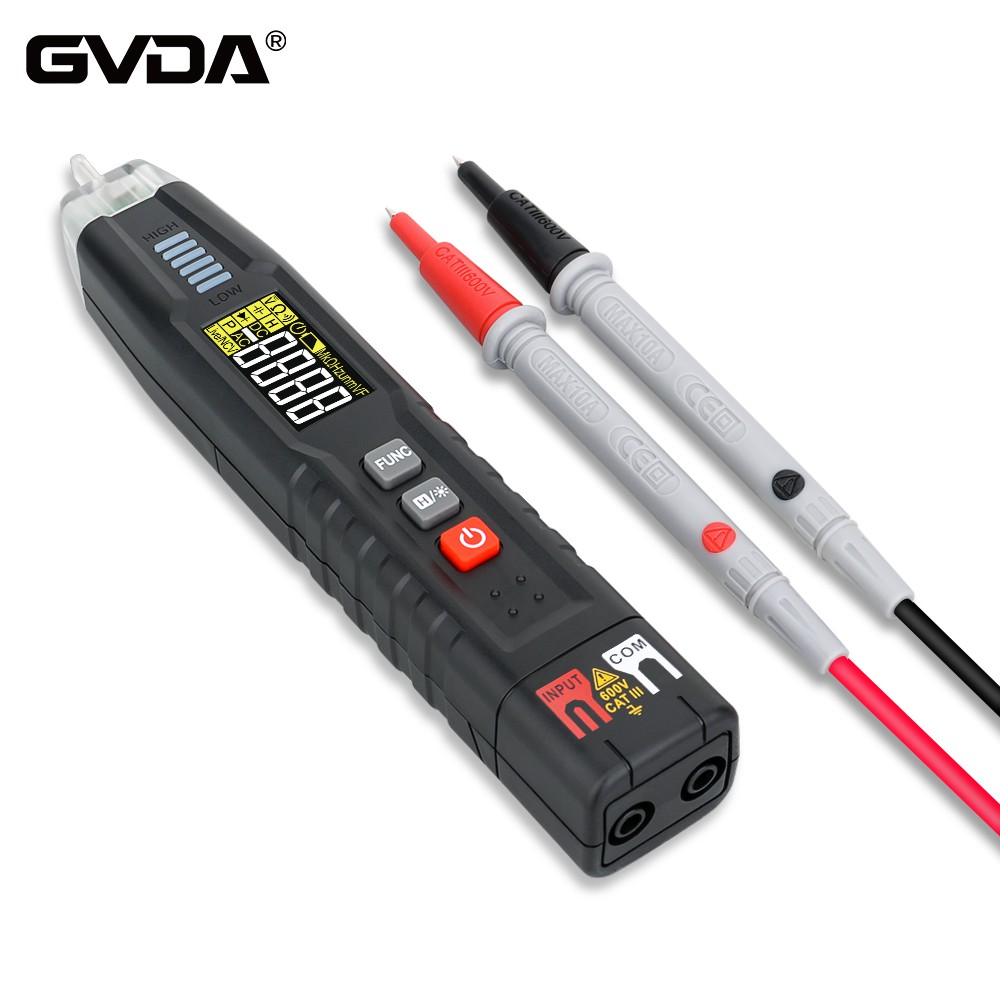

(3) Test lead dan test lead jack Test lead dibagi menjadi merah dan hitam. Saat menggunakan, kabel tes merah harus dimasukkan ke dalam jack yang ditandai dengan " plus ", dan kabel tes hitam harus dimasukkan ke dalam jack yang ditandai dengan "-".
