Prinsip dan standar pemandu peralatan on-off multimeter

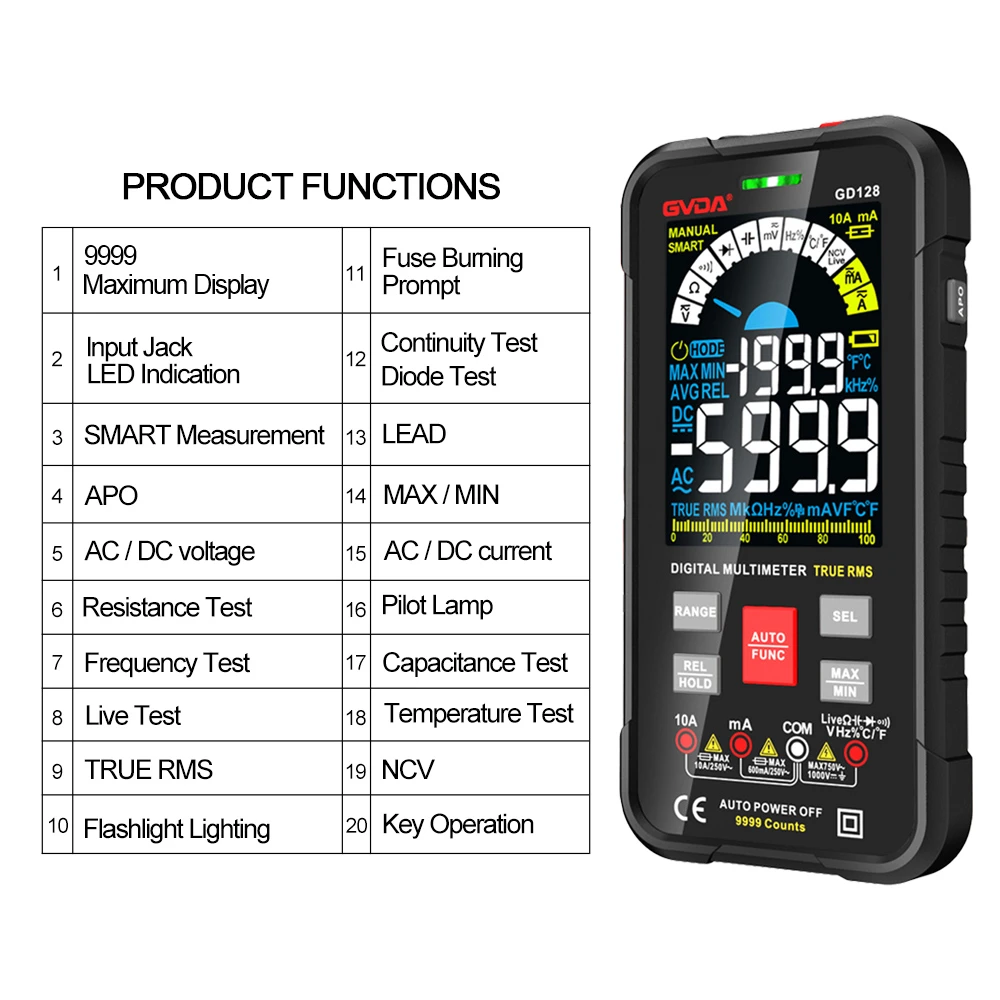

Posisi on-off adalah mode pengukuran yang dimiliki hampir semua multimeter, dan digunakan untuk mengukur apakah saluran hidup atau mati (korsleting). Umumnya, buzzer dan lampu LED digunakan. Bunyi buzzer atau lampu LED menyala, menandakan rangkaian terhubung. Seperti yang ditunjukkan pada gambar, tanda di kotak merah adalah roda gigi on-off multimeter.
Prinsip gigi on-off
Ketika multimeter diputar ke posisi on-off, sirkuit internal terhubung: kabel uji hitam dihubungkan ke kutub negatif baterai internal, kutub positif baterai dihubungkan ke resistor dengan resistansi kecil, dan ujung lain dari resistor terhubung ke test lead merah. Rangkaian kicau internal mendapatkan sinyal pemicu dari resistor. Jika kedua sadapan uji dihubung pendek atau resistansi di antara keduanya kecil, maka tegangan pada resistor pemicu di dalam meteran tinggi, sehingga memicu bunyi bip. Jika resistansi antara kedua sadapan uji besar, maka tegangan terbagi dari resistor pemicu internal yang dihubungkan secara seri sangat kecil, dan bunyi bip tidak dapat dipicu.
Standar file aktif-nonaktif
Definisi umum adalah bahwa 80 ohm dan di bawahnya adalah konduksi, selain itu non-konduksi. Dengan kata lain, hubungkan kabel uji merah dan hitam multimeter ke kedua sisi garis. Jika resistansi saluran ini lebih rendah dari 80 ohm, multimeter akan mengeluarkan suara dan berpikir bahwa saluran ini berkonduksi.
