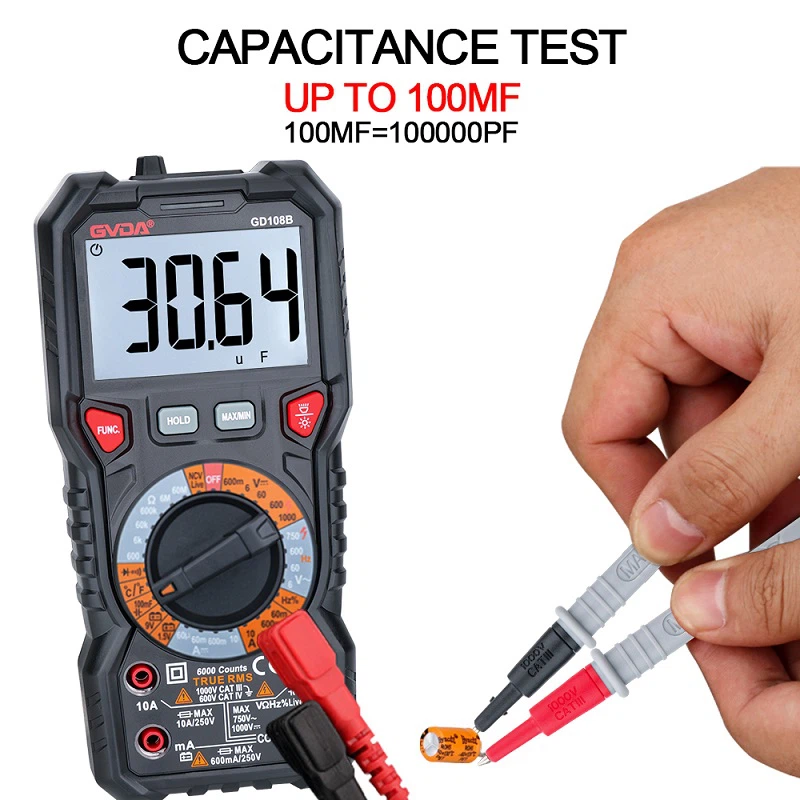

Cara dan Langkah Mengukur Tegangan dengan Multimeter
1. Pekerjaan persiapan
Sebelum melakukan pengukuran, perlu dipastikan terlebih dahulu apakah catu daya rangkaian yang diuji telah dimatikan dan apakah multimeter dalam kondisi kerja normal. Kemudian, pilih alat ukur tegangan yang sesuai.
2. Pilih alat ukur tegangan yang sesuai
Multimeter biasanya menyediakan beberapa pengaturan pengukuran tegangan. Untuk memperoleh hasil pengukuran yang akurat, perlu dilakukan pemilihan gigi yang sesuai berdasarkan perkiraan kisaran tegangan yang diukur. Jika tegangan yang akan diuji mungkin sangat tinggi, maka perlu memilih gigi yang lebih tinggi, jika tidak, pilihlah gigi yang lebih rendah.
3. Pengkabelan
Hubungkan probe merah multimeter ke terminal masukan tegangan positif dan probe hitam ke terminal masukan tegangan negatif. Probe merah biasanya dihubungkan ke soket "V Ω mA", sedangkan probe hitam dihubungkan ke soket "COM".
4. Ukur tegangan
Hubungkan probe hitam (probe umum) ke kabel ground dari rangkaian yang diuji, yang merupakan titik potensial nol dalam rangkaian. Kemudian sambungkan probe merah ke titik pengukuran tegangan yang akan diukur. Pastikan koneksi yang baik antara dua probe dan sirkuit. Setelah koneksi selesai, daya dapat dihidupkan.
5. Baca hasil pengukuran
Saat mengukur tegangan, perlu membaca hasil pengukuran pada tampilan layar multimeter. Jika multimeter memiliki fungsi pemilihan rentang otomatis, maka secara otomatis akan memilih rentang yang sesuai untuk mengukur tegangan. Jika multimeter tidak memiliki fungsi pemilihan rentang otomatis, rentang tegangan yang akan diukur harus disesuaikan dengan memutar kenop untuk memilih gigi. Saat membaca hasil pengukuran voltase, pastikan mata Anda tegak lurus terhadap dial untuk menghindari penyimpangan visual.
6. Matikan listrik
Setelah pengukuran selesai, matikan daya dan lepaskan multimeter dari rangkaian yang diuji.
Roda gigi yang dipilih saat mengukur tegangan dengan multimeter bergantung pada besarnya tegangan yang diukur. Berikut adalah beberapa pedoman pemilihan gigi yang umum digunakan:
Jika perkiraan tegangan lebih tinggi dari 10V, pilih 20V atau lebih tinggi dalam mode DCV (tegangan arus searah).
Jika perkiraan tegangan di bawah 10V tetapi di atas 1V, pilih gigi DCV 2V atau lebih tinggi.
Ketika perkiraan tegangan di bawah 1V, pilih 200mV atau lebih tinggi pada gigi DCV.
Secara umum, disarankan untuk memilih roda gigi dengan rentang yang sesuai untuk memastikan hasil pengukuran yang akurat dan menghindari situasi di mana arus meluap atau terlalu kecil untuk diukur.
