Pengantar jenis dan prinsip pengukuran meter pencahayaan

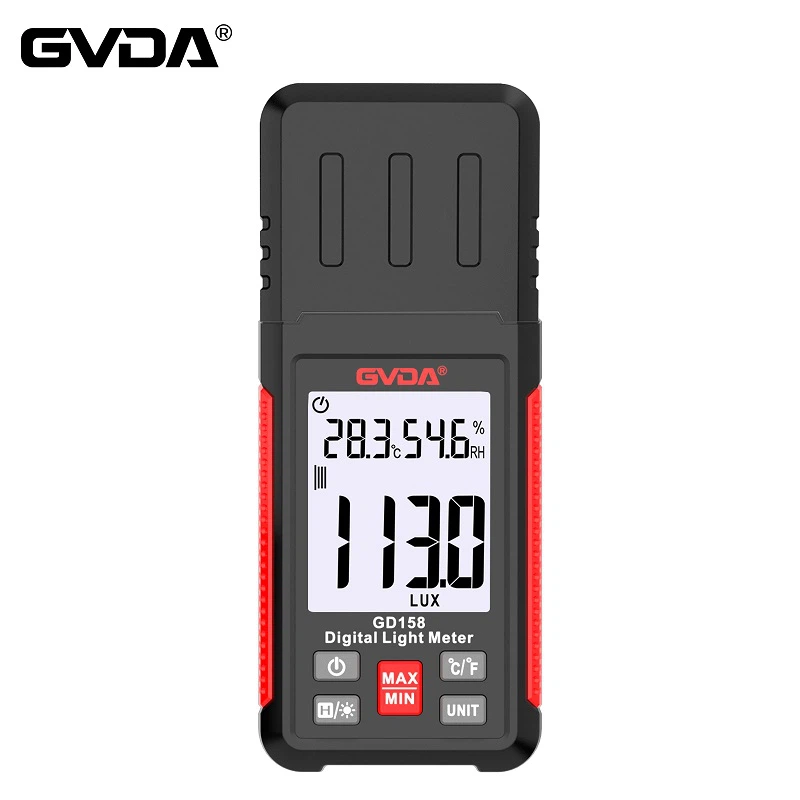

Jenis dan Prinsip Pengukuran Illuminance Meter Illuminance meter (atau lux meter) adalah instrumen yang berspesialisasi dalam mengukur luminositas dan kecerahan. Itu untuk mengukur intensitas cahaya (pencahayaan) adalah sejauh mana objek diterangi, yaitu rasio fluks bercahaya yang diperoleh pada permukaan objek dengan area yang diterangi. Pengukur pencahayaan biasanya terdiri dari fotosel selenium atau fotosel silikon dan mikroammeter.
Prinsip pengukuran meter pencahayaan:
Sel fotovoltaik adalah komponen fotolistrik yang secara langsung mengubah energi cahaya menjadi energi listrik. Ketika cahaya menyentuh permukaan sel fotovoltaik selenium, cahaya datang melewati film tipis logam 4 dan mencapai antarmuka antara lapisan selenium semikonduktor 2 dan film tipis logam 4, menghasilkan efek fotolistrik pada antarmuka. Besarnya perbedaan potensial yang dihasilkan memiliki hubungan proporsional tertentu dengan iluminasi pada permukaan fotosel penerima cahaya. Pada saat ini, jika sirkuit eksternal dihubungkan, arus akan mengalir, dan nilai arus akan ditunjukkan pada microammeter dengan skala lux (Lx). Besarnya arus foto tergantung pada intensitas cahaya datang dan resistansi di sirkuit. Meter iluminasi memiliki perangkat pemindah, sehingga dapat mengukur iluminasi tinggi atau iluminasi rendah.
Jenis pengukur cahaya:
1. Pengukur pencahayaan visual: tidak nyaman digunakan, akurasi rendah, jarang digunakan
2. Pengukur pencahayaan fotolistrik: pengukur pencahayaan fotosel selenium yang umum digunakan dan pengukur pencahayaan fotosel silikon
Persyaratan komposisi dan penggunaan meteran pencahayaan fotolistrik:
1. Komposisi: Mikroammeter, tombol geser, penyesuaian titik nol, terminal, fotosel, filter koreksi V(λ), dll. Biasanya digunakan fotosel selenium (Se) atau fotosel silikon (Si) meteran pencahayaan, juga dikenal sebagai lux meter
2. Persyaratan untuk digunakan:
① Sel fotovoltaik menggunakan fotosel selenium (Se) atau fotosel silikon (Si) dengan linearitas yang baik; mereka dapat menjaga stabilitas yang baik setelah pekerjaan jangka panjang dan memiliki sensitivitas tinggi; ketika E tinggi, pilih fotosel resistansi internal yang tinggi, yang memiliki sensitivitas rendah dan linearitas yang baik, tidak mudah rusak oleh cahaya yang kuat
② Ada filter koreksi V(λ) di dalamnya, yang cocok untuk penerangan sumber cahaya dengan suhu warna berbeda, dan kesalahannya kecil
③Tambahkan kompensator sudut kosinus (kaca opalescent atau plastik putih) di depan fotosel karena ketika sudut datangnya besar, fotosel menyimpang dari aturan kosinus
④ Pengukur iluminasi harus bekerja pada suhu kamar atau mendekati suhu kamar (perubahan penyimpangan fotosel dengan suhu)
Kalibrasi lux meter:
Biarkan Ls menyinari fotosel secara vertikal → E=I/r2, ubah r untuk mendapatkan nilai arus foto di bawah pencahayaan yang berbeda, dan ubah skala saat ini menjadi skala pencahayaan dengan hubungan yang sesuai antara E dan i.
Metode kalibrasi:
Menggunakan lampu standar intensitas cahaya, pada jarak kerja perkiraan titik sumber cahaya, ubah jarak l antara fotosel dan lampu standar, catat pembacaan ammeter pada setiap jarak, hitung iluminasi E dengan hukum kuadrat terbalik dari jarak E=I/r2, dan hitung pencahayaan E dengan Ini bisa mendapatkan rangkaian nilai arus foto i dengan pencahayaan berbeda, dan membuat kurva perubahan arus foto i dan pencahayaan E, yang merupakan kurva kalibrasi pencahayaan meter. Dari sini, kalibrasi meter iluminasi dapat dilakukan dengan membagi dial meter iluminasi.
Faktor-faktor yang mempengaruhi kurva kalibrasi:
Fotosel dan galvanometer perlu dikalibrasi ulang saat fotosel dan galvanometer diganti; pengukur pencahayaan harus dikalibrasi ulang setelah periode penggunaan (umumnya 1-2 kali dalam setahun); pengukur pencahayaan presisi tinggi dapat dikalibrasi dengan lampu standar intensitas cahaya; Kisaran kalibrasi meter pencahayaan dapat diubah dari jarak r, dan lampu standar yang berbeda juga dapat dipilih, dan ammeter rentang kecil dapat dipilih.
