Cara menggunakan multitester digital
Multimeter digital adalah salah satu alat yang paling umum digunakan untuk mengukur arus, tegangan, dan resistansi. Artikel ini memperkenalkan lima metode umum penggunaan multimeter digital secara mendetail!
Multimeter digital adalah salah satu alat yang paling umum digunakan untuk mengukur arus, tegangan, dan resistansi. Kami akan sering menggunakannya dalam pemeliharaan, tetapi pemula tidak tahu cara menggunakan multimeter digital dengan baik. Artikel ini memperkenalkan penggunaan multimeter digital. Mari lihat!
Cara menggunakan multimeter digital: tentukan apakah sirkuit atau perangkat terisi daya atau tidak
Gigi tegangan AC multimeter digital sangat sensitif, bahkan jika ada tegangan induksi kecil di sekitarnya, itu dapat ditampilkan. Menurut fitur ini, dapat digunakan sebagai test pen. Penggunaannya adalah sebagai berikut:
Putar multimeter ke blok AC20V, kabel uji hitam ditangguhkan, dan kabel uji merah bersentuhan dengan rute atau perangkat di samping. Saat ini, multimeter akan ditampilkan. Jika angka yang ditampilkan antara beberapa volt dan selusin volt (multimeter yang berbeda akan memiliki tampilan yang berbeda), menandakan bahwa saluran atau perangkat terisi daya, jika tampilannya nol atau sangat kecil, menunjukkan bahwa saluran atau perangkat tidak terisi daya.

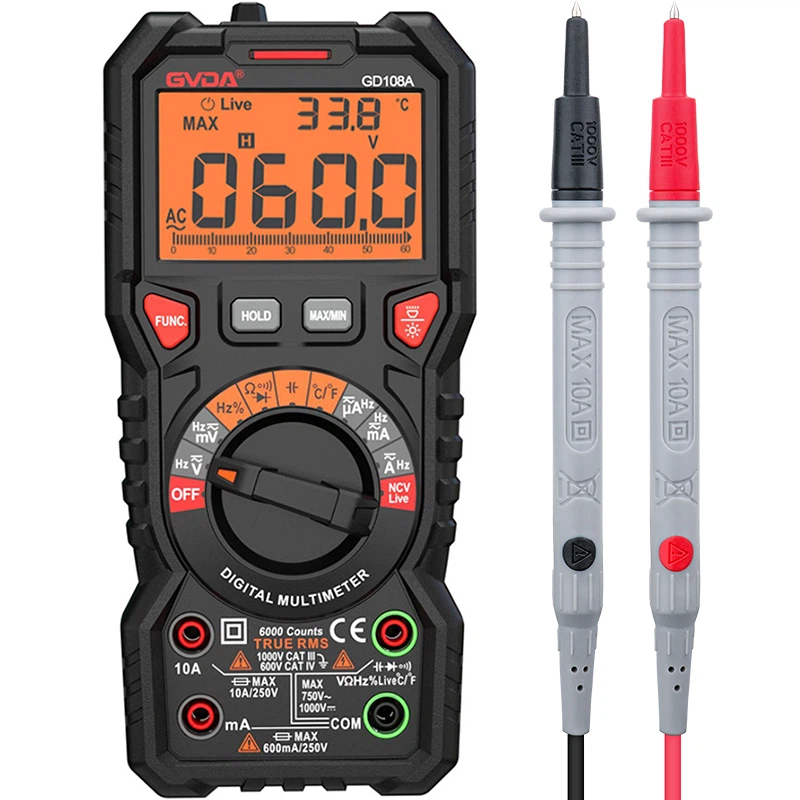

Cara menggunakan multitester digital
Metode pertama: Anda dapat menggunakan metode di atas untuk menilai. Angka yang lebih besar adalah garis hidup, dan angka yang lebih kecil adalah garis netral. Metode ini harus bersentuhan dengan garis atau perangkat yang diukur.
Metode kedua: Tidak diperlukan kontak dengan saluran atau perangkat yang diukur. Putar multimeter ke blok AC2V, pena uji hitam tergantung di udara, pegang pena uji merah dan geser ujung pena dengan lembut di sepanjang garis, jika meteran menunjukkan beberapa volt saat ini, ini menunjukkan bahwa garis tersebut adalah kabel hidup. Jika tampilan hanya beberapa persepuluh volt atau bahkan kurang, itu berarti garis tersebut adalah garis nol. Metode penilaian ini tidak langsung menyentuh jalur, yang tidak hanya aman tetapi juga nyaman dan cepat.
Cara menggunakan multimeter digital tiga: temukan breakpoint kabel
Ketika ada titik putus pada kabel, metode tradisional adalah dengan menggunakan multimeter untuk menemukan titik putus kabel bagian demi bagian, yang tidak hanya membuang waktu, tetapi juga merusak isolasi kabel secara luas. Menggunakan karakteristik induktif multimeter digital dapat dengan cepat menemukan titik pemutusan kabel. Pertama-tama gunakan gigi resistansi untuk menentukan kawat inti kabel mana yang putus, lalu sambungkan salah satu ujung kabel inti yang putus ke catu daya AC220V, kemudian putar multimeter ke posisi gigi AC2V, dengan kabel uji hitam tergantung di udara, pegang test lead merah Geser ujung pena dengan lembut di sepanjang garis, jika meteran menunjukkan tegangan beberapa volt atau sepersepuluh volt (karena kabel yang berbeda), jika bergerak ke posisi tertentu, tampilan pada meter tiba-tiba turun banyak, tuliskan Pada posisi ini, breakpoint biasanya antara 10 dan 20 cm di depan posisi ini.
Metode ini juga dapat menemukan titik putus kabel resistansi seperti selimut listrik yang rusak.
Cara menggunakan multimeter digital empat: ukur frekuensi catu daya UPS
Untuk catu daya UPS, stabilitas tegangan pada terminal keluaran merupakan parameter penting, dan frekuensi keluarannya juga sangat penting, tetapi tidak dapat diukur secara langsung dengan rentang frekuensi multimeter digital, karena tegangan yang rentang frekuensi dapat bertahan sangat rendah, hanya beberapa Volt. Pada saat ini, transformator step-down 220V/6V atau 220V/4V dapat dihubungkan ke ujung keluaran catu daya UPS untuk mengurangi tegangan tanpa mengubah frekuensi catu daya, dan kemudian menghubungkan file frekuensi ke keluaran. transformator untuk mengukur catu daya UPS. Frekuensi dari.
Cara menggunakan multimeter digital lima: gunakan multimeter digital untuk menguji kualitas triode
Gunakan roda gigi dioda untuk mengukur satu pin yang terhubung ke dua pin lainnya, tetapi kedua pin tersebut tidak terhubung (untuk meter digital, jika pin yang sama dengan dua pin lainnya dihubungkan ke pena merah, maka ini adalah NPN Tabung, jika dihubungkan dengan pena hitam, maka ini adalah tabung PNP, jika itu adalah meja penunjuk, justru sebaliknya.), pin ini adalah set alas B, dan B telah ditiup ke tabung. (Tidak berlaku untuk dioda proteksi internal)
Jika penurunan tegangan yang diukur oleh roda gigi dioda lebih besar dari {{0}}.5V, itu adalah tabung silikon, dan jika sekitar 0,2V, itu adalah tabung germanium.
Kemudian masukkan triode yang diukur ke dalam jack HFE sesuai dengan pin, ubah ke file HFE, dan perbesaran DC dapat diukur. (Ini hanya berlaku untuk tabung daya rendah biasa, tetapi tidak berlaku untuk tabung daya tinggi. Tabung daya tinggi Guowei memerlukan basis daya penggerak yang besar, yang tidak dapat disediakan oleh multimeter.) Pembesaran DC HFE dari tabung daya rendah umum adalah 30-1000 Salah satu pin, tegangan terukur akan beberapa milivolt lebih besar dari pin lainnya, maka pin ini adalah emitor E, dan penurunan tegangan yang tersisa beberapa milivolt adalah kolektor C. Jika dioda adalah digunakan untuk mengukur Setiap dua pin dihubungkan, maka tabung telah putus dan rusak; jika tidak terhubung maka gunakan cara test dioda dengan multimeter digital untuk mengukur dioda dengan multimeter digital. Ketika dihidupkan, itu akan menampilkan beberapa persepuluh atau beberapa poin. Ketika meter ditukar lagi (yaitu, ketika dipotong), itu ditampilkan sebagai 1, dan ketika ditampilkan 1, pena hitam terhubung ke anoda dioda, dan pena merah terhubung ke katoda dioda. Jika berbeda, itu pasti dioda yang buruk. Jika hasilnya 1 saat diukur dua kali, dioda terbuka. Jika kedua pengukuran adalah beberapa persepuluh atau keduanya, dioda rusak.
Multimeter digital memiliki roda gigi untuk mengukur dioda. Pertama atur sakelar persneling ke persneling ini, sambungkan pena merah ke satu kaki, dan pena hitam untuk menyentuh dua kaki lainnya. Jika keduanya terhubung, itu adalah tipe PNP, dan pena merah yang terhubung adalah alasnya.
Jika tidak ada yang berhasil, ada dua kasus:
1. Jika pena uji dihubungkan ke kedua sisi, itu adalah NPN, dan pena merah dihubungkan ke alas;
2. Ketika salah satu sadapan uji dipindahkan, yang lainnya tidak. Itu adalah PNP, dan basisnya adalah yang ditransfer.
Pena tes merah terhubung ke satu kaki, dan pena hitam menyentuh dua kaki lainnya. Jika satu terhubung dan yang lainnya tidak terhubung, jika keduanya tidak terhubung, itu adalah PNP. Sebelum pena hitam bisa terhubung ke pangkalan.
Mendeteksi transistor (menggunakan "gigi dioda")
Pengukuran positif: Pena merah terhubung ke kutub positif, dan pena hitam terhubung ke kutub negatif, yang dapat menampilkan penurunan tegangan maju dari persimpangan PN. Biasanya, itu harus menampilkan {{0}}.500~0.700 untuk tabung silikon dan 0.150~0.300 untuk tabung germanium.
Tes terbalik: pena hitam terhubung ke kutub positif, pena merah terhubung ke kutub negatif, dan seharusnya menampilkan "1" secara normal.
Pengukuran positif dan negatif adalah 0 atau 1, yang menunjukkan bahwa tabung rusak.
Triode dideteksi sesuai dengan metode yang disebutkan di atas untuk mendeteksi dioda. Pertama, tentukan kolektor C dan emitor E, dan gunakan meteran untuk mengukur penurunan tegangan maju dari dua sambungan PN. Penurunan tegangan yang lebih kecil adalah kolektor C, penurunan tegangan yang lebih besar adalah emitor E, dan elektroda umum yang digunakan untuk dua pengukuran adalah pena Merah, tabung ini adalah tipe NPN, tiang umum adalah pena hitam, tabung ini adalah tipe PNP.
Metode deteksi di atas harus diperhatikan saat pengujian: jika kedua ujung sambungan PN dihubungkan secara paralel dengan resistansi kurang dari 700 ohm, nilai yang ditampilkan akan kecil. Saat ini, jangan membabi buta berpikir bahwa transistor rusak. Anda dapat mengelas salah satu ujung hambatan dan mengujinya lagi. Pipa ini diukur di bawah pengelasan.
Perlawanan antara CE dari triode biasa harus tak terbatas. Untuk transistor dengan resistansi internal, ada resistansi tertentu antara CE.
Gunakan multimeter digital untuk mengukur kutub triode
Selain itu, multimeter digital umumnya memiliki soket untuk mengukur triode, yaitu dua baris empat lubang kecil. Anda memasukkan triode Anda ke dalamnya. Jika dimasukkan dengan benar, perbesaran triode akan ditampilkan. Jika dimasukkan salah, itu tidak akan dihitung. Sangat nyaman.
saluran N:
1) Kabel uji merah dihubungkan ke pin pertama, dan kabel uji hitam dihubungkan ke dua pin lainnya. Pada saat ini, tidak ada pembacaan pada multimeter, artinya tidak ada respon, maka test lead berwarna merah dihubungkan ke tiang G.
2) Test lead merah terhubung ke pin kedua, test lead hitam terhubung ke pin ketiga, ada bacaan, artinya terhubung, test lead merah tidak bergerak, test lead hitam dihubungkan ke kutub G (yang telah diukur), kemudian test lead hitam dihubungkan kembali. Sambungkan pin ketiga dan ternyata tidak berfungsi, (artinya tabung 9,9 persen bagus), (pin kedua dan pin ketiga terhubung karena langkah pertama sudah mengisinya, dan kemudian kegagalannya karena Saat kabel uji merah disambungkan ke kaki kedua, kabel uji hitam telah habis saat disambungkan ke kaki pertama).
3) Kabel uji merah dihubungkan ke pin ketiga, kabel uji hitam dihubungkan ke pin kedua, dan ada bacaan, kemudian kabel uji merah dihubungkan ke kutub S, dan kabel uji hitam dihubungkan ke tiang D.
Kapasitor uji memiliki roda gigi kapasitansi P, resistor uji memiliki roda gigi resistansi R, tegangan uji memiliki roda gigi tegangan V, dan arus uji memiliki roda gigi arus A.
Melalui pengenalan penggunaan multimeter digital di atas, Anda harus memiliki pemahaman tertentu, dan Anda dapat dengan mudah menghadapinya dalam proses penggunaannya nanti!
