Cara menggunakan multimeter untuk mengubah sinyal resistansi termal menjadi suhu kasar

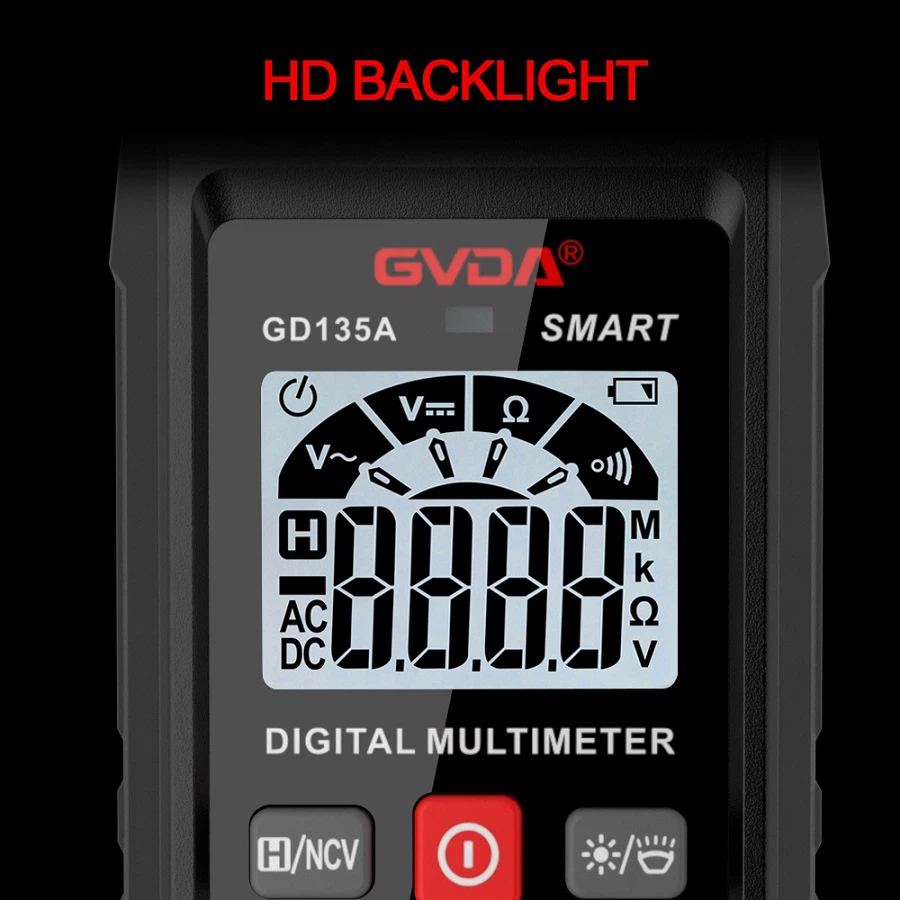

Multimeter penunjuk dan multimeter digital yang umum digunakan dapat memperkirakan perkiraan kisaran suhu resistor termal.
Resistor termal yang umum digunakan meliputi (resistansi P platinum) Pt100, Pt1000 dan (resistansi tembaga C) Cu50, Cu100.
Rentang pengukuran ketahanan termal Pt100 adalah -200~850 derajat, rentang minimum adalah 50 derajat, kesalahan absolut adalah ±0,2 derajat, dan kesalahan dasar adalah ±0,1% . Rentang pengukuran model resistor platinum Pt1000 hanya -200~250 derajat, dan parameter lainnya sama persis dengan Pt100.
Rentang pengukuran Cu50 dan Cu100 adalah -50~150 derajat, rentang minimum 50 derajat, kesalahan absolut ±0,4 derajat, dan kesalahan dasar ±0,1 %.
Mari kita bicara tentang resistor termal PT100.
Pt100 hanyalah komponen pengumpulan dan deteksi. Itu harus dilengkapi dengan catu daya tunggal tambahan 5V~24ⅤDC saat bekerja. Ia menggunakan prinsip jembatan Wheatstone untuk mengirimkan sinyal listrik yang berubah mengikuti aturan linier menjadi blok op amp terintegrasi atau pemancar isolasi. , ke satu chip untuk diproses agar benar-benar mencerminkan nilai suhu objek yang diukur. Termostat mengeluarkan instruksi yang sesuai untuk mengontrol suhu objek yang dikendalikan.
Resistor termal PT100 yang umum digunakan dibagi menjadi sistem dua kabel, tiga kabel, dan empat kabel. Dilihat dari tabel kelulusannya, rentang pengukurannya besar, dari minus -200 derajat hingga +600 derajat.
Yang disebut PT100 sebenarnya berarti nilai resistansinya pada standar 0 derajat adalah 100Ω (ohm). Dan ketika suhu turun di bawah nol, nilai resistansinya menurun secara bertahap. Nilai resistansi pada derajat -200 kira-kira 18,5Ω. Ketika suhu naik dari 0 derajat, resistansinya meningkat. Misalnya, ketika suhu naik sebesar 50 derajat, nilai resistansinya kira-kira 119Ω (ohm). Nilai resistansinya sekitar 138Ω (ohm) pada 100 derajat. Nilai resistansinya sekitar 176Ω (ohm) pada 200 derajat, dan nilai resistansinya sekitar 313Ω (ohm) pada 600 derajat.
Seperti disebutkan di atas, resistor termal Cu50 dapat diturunkan. 50Ω mengacu pada nilai resistansinya pada 0 derajat. Ketika berada pada derajat -50 , nilai resistansinya akan berkurang dari 50Ω menjadi 39,2Ω. Ketika naik dari 0 derajat ke 50 derajat, nilai resistansinya akan meningkat menjadi 60,7Ω, dan seterusnya, ketika mencapai 150 derajat, nilai resistansinya akan naik menjadi 82,13Ω.
Dapat dilihat dari gambar di atas bahwa resistor termal PT100 dan resistor termal Cu50 memiliki rentang dinamis yang besar dan aturan resistansi yang berubah secara linier. Mereka dipasangkan dengan banyak jenis pengontrol suhu untuk mencapai perolehan dan kontrol suhu, dan efeknya bagus. Oleh karena itu, ini banyak digunakan dalam peralatan suhu presisi tinggi seperti perawatan medis, manufaktur motor, penyimpanan dingin, kontrol industri, penghitungan suhu, penghitungan resistansi jembatan, dll., dengan berbagai aplikasi.
