Cara menggunakan multimeter dalam perawatan peralatan rumah tangga
Saat menggunakan multimeter, perhatian harus diberikan pada:
1) Identifikasi fungsi masing-masing rentang multimeter.
2) Ukur tiga sampai empat hambatan dan catat.
3) Ukur tegangan AC dan catat.
4) Ukur tegangan DC dan catat.
Multimeter: terutama digunakan untuk mengukur tegangan AC dan DC, arus, resistansi DC, dan bit amplifikasi arus transistor. Saat ini ada dua jenis multimeter digital dan multimeter mekanis yang umum.

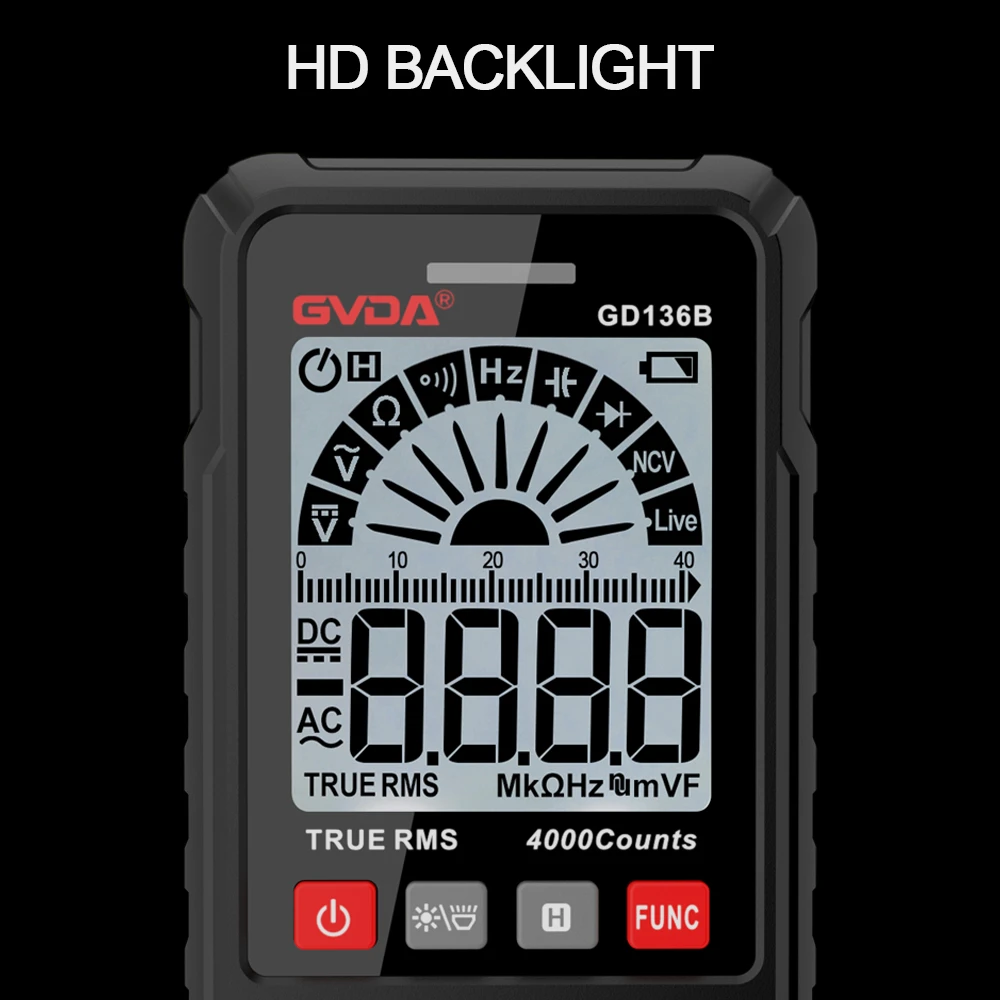

1) Multimeter digital
Pada multimeter, Anda akan melihat kenop konversi seperti yang ditunjukkan pada gambar, yang mengacu pada roda gigi besaran sekunder.
V~: mewakili roda gigi untuk mengukur tegangan AC.
V -: melambangkan roda gigi untuk mengukur tegangan DC.
MA: Mengacu pada roda gigi yang digunakan untuk mengukur tegangan DC.
Ω (R): mewakili roda gigi yang digunakan untuk mengukur resistansi.
HFE: Mengacu pada roda gigi yang digunakan untuk mengukur resistansi.
Pena merah pada multimeter menunjukkan kutub positif rangkaian luar, sedangkan pena hitam menunjukkan kutub negatif rangkaian luar.
Keuntungan: Pembacaan anti magnet, nyaman dan akurat (tampilan digital)
2) Multimeter mekanis
Tampilan multimeter mekanis agak berbeda dengan meteran digital, namun tombol shiftnya serupa dan posisi roda gigi pada dasarnya juga sama.
Pada jam tangan mekanis, Anda akan melihat dial seperti yang ditunjukkan pada gambar, dengan delapan skala pada dial:
Skala bertanda "Ω" digunakan untuk mengukur resistansi.
Skala bertanda "~" digunakan untuk mengukur tegangan AC/DC dan arus DC.
Skala bertanda "HFE" digunakan untuk mengukur transistor.
Skala bertanda "LI" mengukur arus dan tegangan beban.
Skala yang ditandai dengan "DB" mengukur levelnya.
3) Penggunaan multimeter
① Multimeter digital: Sebelum mengukur, atur roda gigi ke posisi pengukuran. Perlu diperhatikan bahwa kisaran yang ditandai pada roda gigi adalah nilai maksimum.
② Multimeter mekanis: Cara mengukur arus dan tegangan sama dengan rumus matematika, namun pada saat mengukur tegangan, pembacaannya harus dikalikan dengan nilai pada roda gigi untuk mendapatkan nilai terukur. Misalnya, roda gigi saat ini adalah "X100" dan pembacaannya adalah 200. Soal pengukurannya adalah 200X100=20000 Ω=20K. Skala "Ω" pada pelat jam adalah dari kiri ke kanan, dari besar ke kecil, sedangkan skala lainnya dari kiri ke kanan, dari kecil ke besar
4) Catatan:
① Sesuaikan "titik nol" (hanya tersedia di jam tangan mekanis). Sebelum menggunakan jam tangan, periksa apakah penunjuk menunjuk ke kiri "posisi nol". Jika tidak, putar perlahan sekrup koreksi "posisi awal nol" di tengah kotak arloji dengan obeng kecil agar penunjuk menunjuk ke posisi nol.
② Multimeter harus ditempatkan secara horizontal saat digunakan (hanya mekanis)
③ Sebelum pengujian, penting untuk menentukan konten pengukuran dan memutar kenop konversi rentang ke roda gigi pengukuran yang sesuai yang ditunjukkan untuk menghindari terbakarnya kepala meteran. Jika besaran fisis yang diukur tidak diketahui, maka pengujian harus dimulai dari rentang yang besar.
④ Pena harus dimasukkan dengan benar ke dalam soket yang sesuai.
⑤ Selama proses pengujian, jangan memutar kenop perpindahan gigi sembarangan.
⑥ Setelah digunakan, pastikan untuk menyesuaikan kenop pergantian gigi non meter ke kisaran * tegangan AC.
⑦ Saat mengukur tegangan dan arus DC, perhatian harus diberikan pada terminal tegangan positif dan negatif, arah aliran arus, dan sambungan dengan probe meteran
