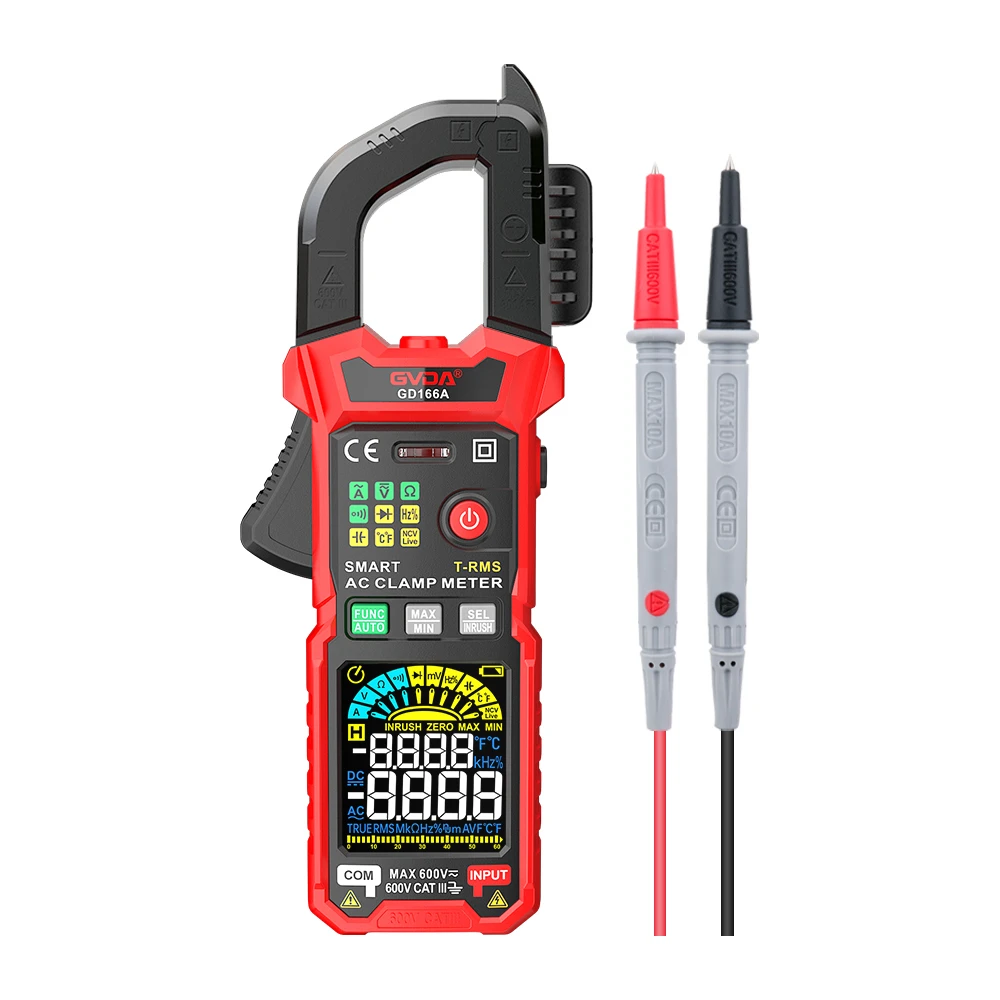

Cara menggunakan ammeter penjepit untuk mengidentifikasi titik gangguan grounding pada jaringan listrik tegangan rendah
Pada jaringan listrik tegangan rendah, sulit untuk mengidentifikasi titik gangguan pembumian tertentu ketika terjadi gangguan pembumian pada rangkaian distribusi atau peralatan listrik. Metode pengukuran arus bocor menggunakan amperemeter penjepit untuk menentukan gangguan pembumian tidak memerlukan pemasangan kabel atau pemadaman listrik, dan mudah dioperasikan, memungkinkan identifikasi titik gangguan dengan cepat dan akurat.
Rangkaian pendeteksi titik gangguan grounding pada jaringan listrik tegangan rendah menggunakan amperemeter penjepit ditunjukkan pada gambar berikut.
Dalam jaringan distribusi tegangan rendah, jika terjadi gangguan tanah, catu daya dapat diuji secara bertahap pada sakelar utama daya QS di ruang distribusi (pelepasan sementara sekering dua fase lainnya dapat digunakan), dan kemudian penjepit ammeter tipe (sebaiknya ammeter tipe penjepit dengan nilai miliampere, atau beberapa lilitan lagi dari kawat yang diuji pada inti besi penjepit) dapat digunakan untuk menghubungkan kabel ground netral dari trafo distribusi (seperti yang ditunjukkan pada ammeter tipe penjepit PA1 pada gambar), Ukur arus bocor setiap rangkaian fasa secara terpisah. Rangkaian fasa dengan arus bocor yang tinggi dapat digolongkan sebagai rangkaian dengan titik gangguan tanah.
Setelah menentukan rangkaian fasa dengan gangguan ground, deteksi terlebih dahulu jalur utama rangkaian tersebut. Periksa apakah ada kabel overhead yang putus atau tersambung ke kabel, saluran telepon, saluran penyiaran, dll., atau apakah rangkaian fasa yang rusak bertabrakan langsung dengan saluran netral, yang mengakibatkan gangguan hubung singkat grounding satu fasa. Titik gangguan grounding jenis ini jelas mudah ditemukan. Jika gangguan tidak terjadi pada jalur utama, dapat digunakan ammeter tipe penjepit untuk memeriksa jalur cabang setiap fasa (seperti yang ditunjukkan pada ammeter tipe penjepit PA2 pada gambar). Apabila suatu saluran cabang berarus dan rangkaian cabang lainnya tidak berarus, maka dapat ditentukan bahwa rangkaian cabang yang berarus tersebut mengalami gangguan kebocoran tanah.
Setelah itu, garis cabang diuji menggunakan "metode bagi dua", yang melibatkan pencarian titik pengujian yang sesuai dari sekitar setengah rangkaian dan menggunakan ammeter berbentuk penjepit untuk menjepit kawat fasa. Jika terdapat arus pada titik pengujian, hal ini menunjukkan bahwa titik gangguan berada pada sisi beban titik pengujian; Jika tidak ada arus yang diukur atau arus sangat lemah pada titik uji ini, hal ini menunjukkan bahwa titik grounding berada pada sisi daya titik uji. Setelah menentukan di bagian sirkuit mana titik gangguan berada, ikuti metode di atas untuk mendeteksi dan menilai dari tengah bagian sirkuit ini, secara bertahap mengurangi cakupan terjadinya gangguan tanah. Ketika titik batas antara ada dan tidak adanya arus ditemukan, inilah titik gangguan tanah yang harus dicari.
