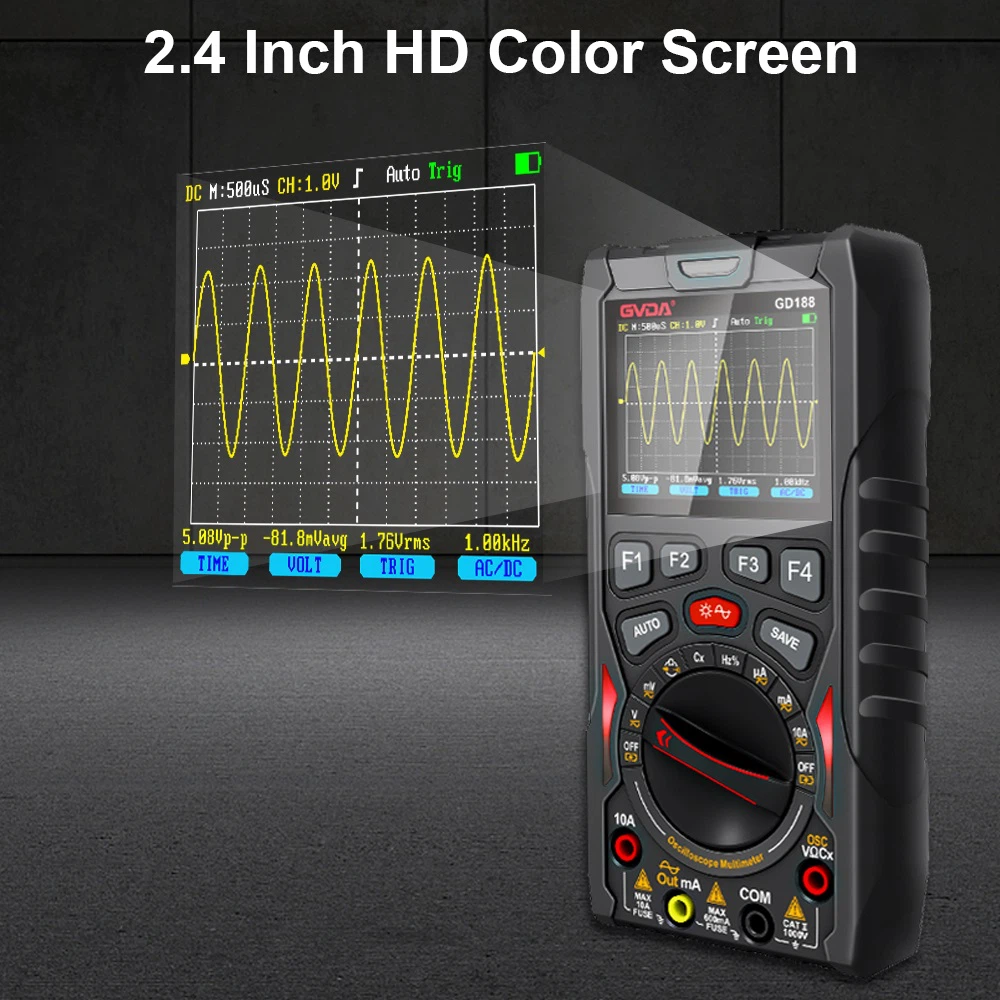

Cara menguji tegangan, waktu dan arus dengan osiloskop
Anda dapat menggunakan osiloskop untuk mengamati kurva bentuk gelombang dari berbagai amplitudo sinyal yang berubah seiring waktu. Anda juga dapat menggunakannya untuk menguji berbagai besaran listrik, seperti tegangan, waktu, arus, dll. Hari ini saya akan menunjukkan cara menguji tegangan, waktu, dan arus.
Pengukuran tegangan
Setiap pengukuran yang dilakukan dengan osiloskop bermuara pada pengukuran tegangan. Osiloskop dapat mengukur amplitudo tegangan berbagai bentuk gelombang, termasuk tegangan DC dan tegangan sinusoidal, serta amplitudo tegangan berdenyut atau non-sinusoidal. Yang lebih berguna adalah ia dapat mengukur amplitudo tegangan setiap bagian bentuk gelombang tegangan pulsa, seperti jumlah impuls ke atas atau jumlah penurunan ke atas. Ini tidak tertandingi oleh alat pengukur tegangan lainnya.
1. metode pengukuran langsung
Yang disebut metode pengukuran langsung adalah mengukur ketinggian bentuk gelombang tegangan yang diukur langsung dari layar dan kemudian mengubahnya menjadi nilai tegangan. Saat menguji voltase secara kuantitatif, biasanya putar kenop penyetel halus pada sakelar sensitivitas sumbu Y ke posisi "kalibrasi". Dengan cara ini, nilai terukur dapat langsung dihitung dari nilai "V/div" yang ditunjukkan dan nilai koordinat sumbu vertikal yang ditempati oleh sinyal terukur. Nilai tegangan. Oleh karena itu metode pengukuran langsung disebut juga dengan metode penggaris.
(1) Pengukuran tegangan AC
Atur sakelar kopling masukan sumbu Y ke posisi "AC" untuk menampilkan komponen AC dari bentuk gelombang masukan. Jika frekuensi sinyal AC sangat rendah, sakelar kopling input sumbu Y harus ditempatkan pada posisi "DC".
Pindahkan bentuk gelombang terukur ke tengah layar osiloskop, gunakan sakelar "V/div" untuk mengontrol bentuk gelombang terukur dalam area kerja efektif layar, dan baca sumbu Y yang ditempati oleh seluruh bentuk gelombang sesuai dengan graduasi skala koordinat. Derajat arah H, maka nilai puncak ke puncak VP-P dari tegangan yang diukur dapat sama dengan produk dari nilai indikasi sakelar "V/div" dan H. Jika probe digunakan untuk pengukuran, redamannya probe harus diperhitungkan, yaitu nilai perhitungan di atas harus dikalikan dengan 10.
Misalnya, sakelar sensitivitas sumbu Y "V/div" pada osiloskop berada pada level 0.2, dan amplitudo koordinat sumbu Y H dari bentuk gelombang yang diukur adalah 5div, maka puncak ke- nilai puncak tegangan sinyal ini adalah 1V. Jika diukur dengan probe, nilai di atas masih ditunjukkan, maka nilai puncak ke puncak tegangan sinyal yang diukur adalah 10V.
(2) Pengukuran tegangan DC
Atur sakelar kopling input sumbu Y ke posisi "ground" dan sakelar mode pemicu ke posisi "otomatis" sehingga layar menampilkan garis pemindaian horizontal, yang merupakan garis level nol.
Atur sakelar kopling input sumbu Y ke posisi "DC" dan tambahkan voltase terukur. Pada saat ini, garis pemindaian menghasilkan perpindahan lompatan H dalam arah sumbu Y. Tegangan yang diukur adalah produk dari nilai indikasi sakelar "V/div" dan H.
Metode pengukuran langsung sederhana dan mudah diterapkan, namun kesalahannya besar. Faktor penyebab kesalahan antara lain kesalahan pembacaan, paralaks, dan kesalahan sistem osiloskop (attenuator, sistem defleksi, efek tepi tabung osiloskop), dll.
2. pengukuran komparatif
Metode pengukuran komparatif adalah dengan membandingkan bentuk gelombang tegangan standar yang diketahui dengan bentuk gelombang tegangan terukur untuk memperoleh nilai tegangan terukur.
Masukkan tegangan terukur Vx ke saluran sumbu Y osiloskop, sesuaikan sakelar pemilihan sensitivitas sumbu Y "V/div" dan kenop penyetelnya, sehingga layar fluoresen menampilkan ketinggian Hx yang sesuai untuk pengukuran dan rekam, dan tombol "V/div" serta posisi kenop trim tetap tidak berubah. Hapus tegangan terukur, masukkan tegangan standar Vs yang dapat disesuaikan ke sumbu Y, dan sesuaikan amplitudo keluaran tegangan standar sehingga menampilkan amplitudo yang sama dengan tegangan terukur. Pada saat ini, amplitudo keluaran tegangan standar sama dengan amplitudo tegangan terukur. Metode perbandingan pengukuran tegangan dapat menghindari kesalahan penjumlahan yang disebabkan oleh sistem vertikal, sehingga meningkatkan akurasi pengukuran.
