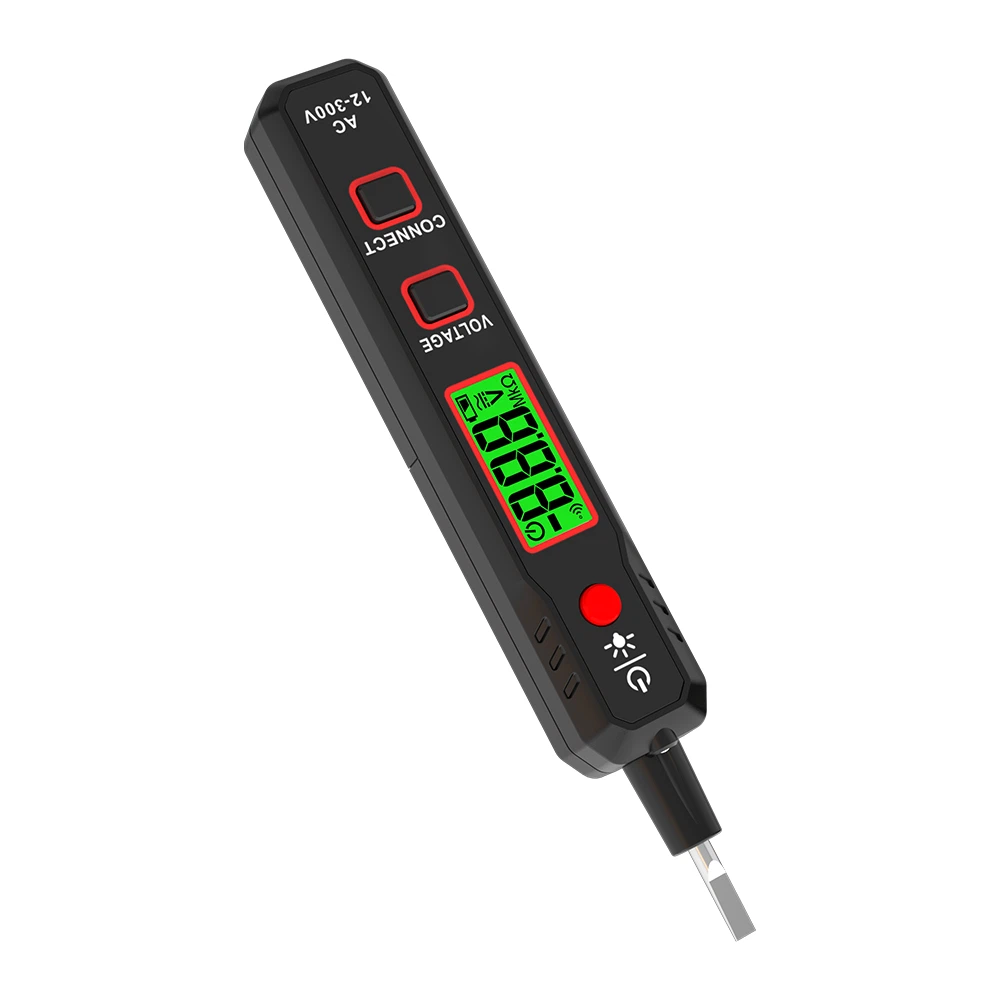

Pena uji tampilan digital adalah sejenis pena uji, milik alat listrik dan elektronik, yang digunakan untuk menguji apakah kabelnya hidup. Badan pena tampilan digital memiliki tampilan LED, yang dapat membaca angka tegangan uji secara intuitif. Saat mengukur kabel aktif, sirkuit penerangan, tegangan U=220V antara kabel aktif dan arde, resistansi tubuh manusia umumnya kecil, biasanya hanya beberapa ratus hingga beberapa ribu ohm, dan resistansi di dalam test pen biasanya sekitar beberapa megohms. Arus (yaitu arus yang melewati tubuh manusia) sangat kecil, biasanya kurang dari 1 mA. Ketika arus sekecil itu melewati tubuh manusia, tidak ada salahnya bagi manusia, dan ketika arus sekecil itu melewati bola lampu neon pena uji, bola lampu neon akan memancarkan cahaya. .
Petunjuk tentang cara menggunakan tombol:
(Kunci) LANGSUNG, tombol pengukuran langsung (jauh dari layar LCD), yaitu saat menggunakan kepala batch untuk langsung menyentuh garis, silakan tekan tombol ini;
(B kunci) INDUKTANSI, tombol pengukuran induksi (lebih dekat ke layar LCD), yaitu, saat menggunakan kepala batch untuk merasakan garis kontak, silakan tekan tombol ini.
Catatan: Tidak peduli bagaimana pena listrik dicetak, harap kenali bahwa yang lebih jauh dari layar LCD adalah tombol pengukuran langsung; yang lebih dekat ke LCD adalah kunci sensor!
Pena uji ini cocok untuk deteksi langsung 12-250v AC dan DC serta deteksi tidak langsung titik netral, fase, dan titik putus AC. Itu juga dapat mengukur kontinuitas konduktor yang tidak berenergi.
Deteksi langsung:
sebuah. Angka terakhir adalah nilai tegangan yang terukur;
b. Ketika 70 persen dari nilai tampilan jeda tinggi tidak tercapai, nilai jeda rendah ditampilkan;
c. Saat mengukur arus searah, sentuh kutub lainnya dengan tangan Anda;
Deteksi tidak langsung:
Tekan dan tahan tombol B dan pindahkan batch head ke dekat kabel listrik. Jika kabel daya diisi, layar pena layar digital akan menampilkan simbol tegangan tinggi
Deteksi titik henti:
Tekan dan tahan tombol B dan gerakkan secara longitudinal di sepanjang kabel, titik di mana tidak ada tampilan di jendela tampilan adalah breakpoint.
Pena tes tampilan digital baru dapat menguji 12V, 36V, 55V, 110V dan 220V. Umumnya, titik di atas pena uji adalah pengukuran tegangan, dan tampilan tertinggi adalah nilai tegangan uji saat ini; bagian bawah adalah tes induksi untuk mendeteksi isolator Dalam kasus kerusakan sirkuit, ini berdasarkan pengalaman.
Deteksi tegangan:
1. Jangkauan deteksi adalah tegangan AC/DC 12-250V.
2. Sentuh perlahan tombol LANGSUNG, dan ujung depan logam pena uji menyentuh objek yang akan diuji. Pena tes memiliki lima nilai tegangan: 12V, 36V, 55V, 110V dan 220V. Nilai terakhir pada layar LCD adalah nilai voltase terukur (Bila tidak mencapai 70 persen dari nilai tampilan high-end, nilai low-end ditampilkan).
3. Saat mengukur arus searah non-tanah, tangan harus menyentuh elektroda lain (seperti positif atau negatif).
Deteksi induksi:
1. Sentuh tombol INDUKTANSI, dan ujung depan pena uji yang terbuat dari logam dekat dengan objek yang akan dideteksi. Jika "simbol tegangan tinggi" muncul di layar, berarti benda tersebut diisi dengan arus bolak-balik.
2. Saat mengukur kabel yang terputus, sentuh tombol INDUKTANSI, ujung depan logam pena uji dekat dengan lapisan luar isolasi kabel, ada fenomena pemutusan, dan "simbol tegangan tinggi" menghilang di titik putus.
3. Gunakan fungsi ini untuk membedakan garis nol dan fase dengan mudah (saat mengukur garis paralel, tingkatkan jarak antar garis). Mendeteksi radiasi gelombang mikro dan kebocoran.
Tindakan pencegahan:
Tombol tidak perlu ditekan dengan keras, dan kedua tombol uji tidak dapat disentuh pada saat yang sama selama pengujian, jika tidak sensitivitas dan hasil pengujian akan terpengaruh.
