Cara cepat menganalisis kesalahan dalam mengganti catu daya dan memperbaikinya tepat waktu

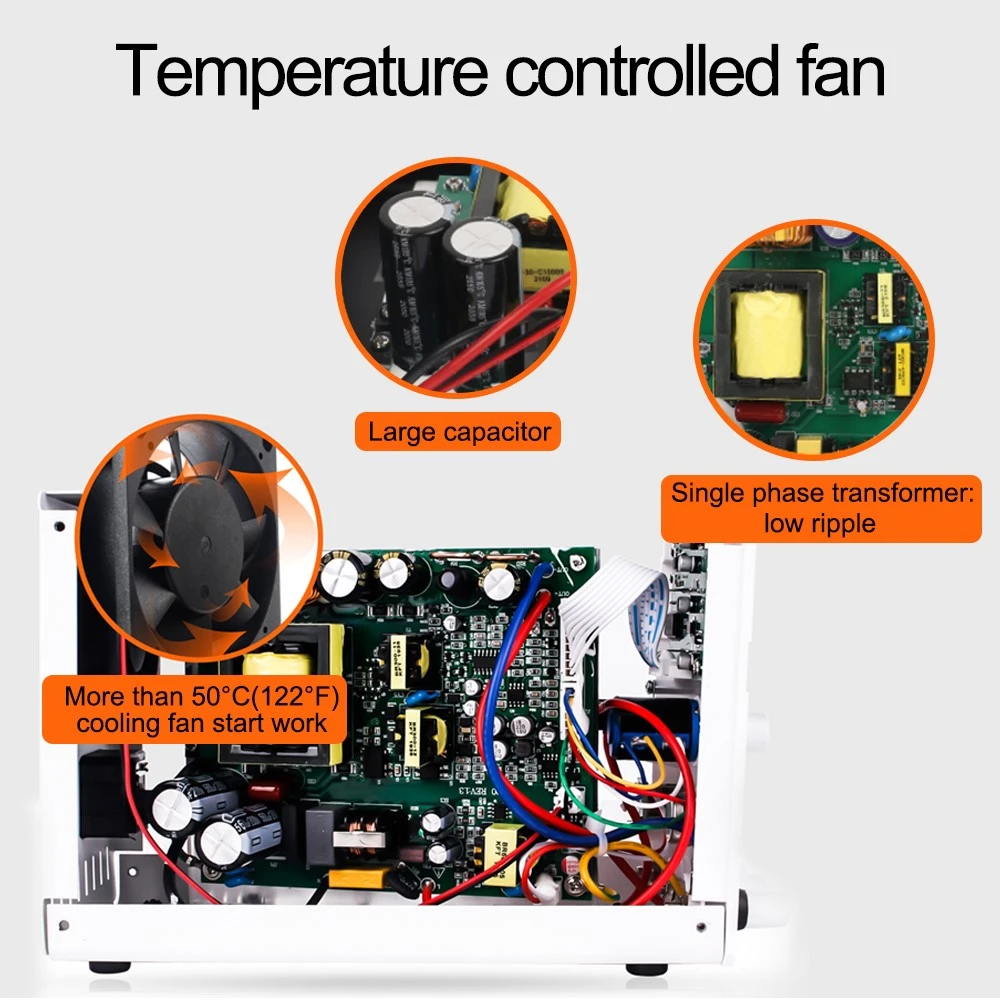

Memperbaiki catu daya sakelar ATX dengan memulai dengan+5sinyal VSB, PS-ON, dan PW-OK untuk menemukan area yang rusak adalah metode efektif untuk pemeliharaan cepat.
Sinyal kontrol 5VSB, PS-ON, PW-OK
A
Catu daya peralihan TX bergantung pada kombinasi+5sinyal kontrol VSB dan PS-ON untuk menghidupkan dan mematikan daya+ 5VSB adalah catu daya untuk sistem host dalam mode siaga ATX, serta catu daya yang berfungsi untuk sirkuit yang terkait dengan manajemen otomatis dan komunikasi bangun jarak jauh. Dalam mode standby dan startup terkontrol, tegangan outputnya tinggi 5V, dan kabel ungu digunakan untuk keluar dari pin 9 konektor ATX. PS-ON adalah sinyal kontrol bagi host untuk menghidupkan atau mematikan catu daya atau untuk membangunkan komputer jaringan dari jarak jauh. Model catu daya sakelar ATX yang berbeda memiliki nilai tegangan siaga yang berbeda yaitu 3V, 3.6V, dan 4.6V. Saat menekan tombol POWER pada panel host atau melakukan booting jarak jauh melalui pengaktifan jaringan, PS-ON dibumikan oleh sakelar elektronik pada motherboard setelah pengaktifan terkontrol, dan kabel hijau dimasukkan dari pin 14 pada colokan ATX. PW-OK merupakan sinyal keluaran yang digunakan motherboard untuk mendeteksi kualitas catu daya. Itu dikeluarkan dari pin 8 konektor ATX menggunakan kabel abu-abu. Keadaan siaga berada pada level nol, dan output tegangan startup yang dikontrol stabil hingga level tinggi 5V.
Deteksi langsung offline catu daya ATX: Pertama, ukur sinyal PS-ON dan PW-OK dalam mode siaga. Yang pertama berada pada level tinggi dan yang kedua berada pada level rendah. Pin 9 dari steker tidak mengeluarkan tegangan lain kecuali untuk+5VSB. Langkah selanjutnya adalah membangunkan catu daya saklar ATX secara manual. Gunakan kabel untuk menghubungkan sinyal PS-ON pada pin 14 konektor ATX ke terminal ground mana pun (3, 5, 7, 13, 15, 16, 17). Langkah ini adalah kunci deteksi. Bangunkan catu daya ATX dari mode siaga untuk memulai mode terkontrol. Pada saat ini, sinyal PS-ON rendah, sinyal PW-OK,+5VSB tinggi, dan colokan ATX memiliki output 3,3V, ± 5V, dan ± 12V. Kipas catu daya sakelar berputar. Operasi di atas juga dapat digunakan sebagai metode verifikasi penyalaan offline saat membeli catu daya switching ATX.
