Cara mengukur kontinuitas kabel dengan multimeter digital

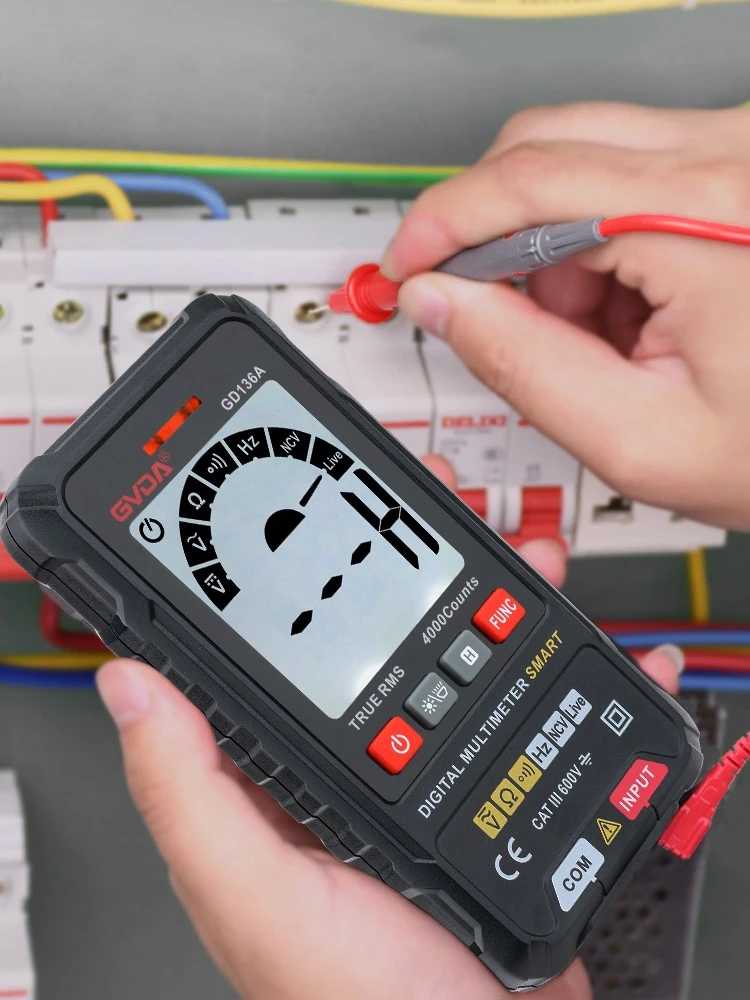

1. Multimeter digital adalah alat tajam untuk pengukuran elektronik yang dapat digunakan untuk mengukur kontinuitas rangkaian dalam kehidupan sehari-hari. Multimeter dibagi menjadi multimeter digital dan multimeter penunjuk. Umumnya dibagi menjadi rentang tegangan (AC+DC), rentang arus (AC+DC), dan rentang resistansi. Mengukur hidup/mati memerlukan penggunaan rentang resistansi, yang merupakan fungsi paling sederhana.
2. Mari kita ambil pemeriksaan gigi sebagai contoh. Probe adalah pegangan plastik yang dihubungkan ke dua jarum logam, mirip dengan kawat kulit biasa. Untuk menentukan apakah titik A dan B bersifat konduktif, kita menggunakan langkah-langkah berikut:
1) Pertama, pastikan kabelnya benar. Masukkan kabel hitam ke soket COM dan kabel merah ke V (omiga, atau antarmuka tabung sekunder)
2) Posisikan pada kisaran resistansi 200, atau pada kisaran "buzzer, dioda".
3) Hubungkan pulpen merah atau hitam pada kedua ujung A dan B yang akan diukur. Jika A dan B terputus, layar LCD akan menampilkan "1", yang menunjukkan resistansi tak terbatas.
4) Dengan menggunakan cara yang sama, ukur titik A dan C untuk mengetahui apakah keduanya terhubung. Jika kabel tersambung akan terdengar bunyi bip, dan layar LCD akan menampilkan angka yang mendekati "0", dalam contoh ini akan menampilkan "0.001"; Saat menggunakan rentang resistansi, jika kabel dihubungkan, angka lompatan kurang dari 200 akan ditampilkan. Keakuratan multimeter berbeda-beda, dan angka pengukurannya juga berbeda-beda, namun saat melakukan pengukuran, angkanya akan selalu mendekati nol.
Cara-cara di atas dapat diterapkan dalam kehidupan sehari-hari, seperti mengukur hidup/matinya kabel dan saklar listrik.
3. Dalam kehidupan sehari-hari, ada perangkat lain yang juga dapat diukur menggunakan metode ini, seperti headphone, speaker, dll., namun resistansinya sedikit lebih tinggi. Gambar berikut adalah diagram skema headphone, yang terlihat memiliki dua saluran, satu di kiri dan satu lagi di kanan. Pada dasarnya, ujung umum dan saluran kiri dan kanan dihubungkan ke kumparan, yang bergetar dan menghasilkan suara saat dinyalakan. Resistansi kumparan umumnya 30-100 ohm.
4. Selama pengukuran sebenarnya, probe merah dan hitam dapat dihubungkan ke terminal umum dan terminal saluran kiri dan kanan. Hati-hati jangan sampai menyentuh kabel antara probe merah dan hitam. Contoh berikut menunjukkan bahwa resistansi terukur antara saluran kiri dan terminal umum adalah 33 ohm, yang menunjukkan bahwa saluran ini normal. Anda juga dapat menggunakan cara yang sama untuk menentukan saluran lain.
5. Untuk multimeter penunjuk:
1) Hubungkan pena merah dan hitam dengan benar
2) Hubungkan pena merah dan hitam ke kedua ujung garis pengukur
3) Jika resistansi penunjuk mendekati nol atau relatif kecil, hal ini menunjukkan bahwa saluran terhubung. Jika tidak bergerak atau resistansinya tinggi, menandakan kabel terputus.
