Cara mengukur kebocoran dan korsleting dengan klem meter

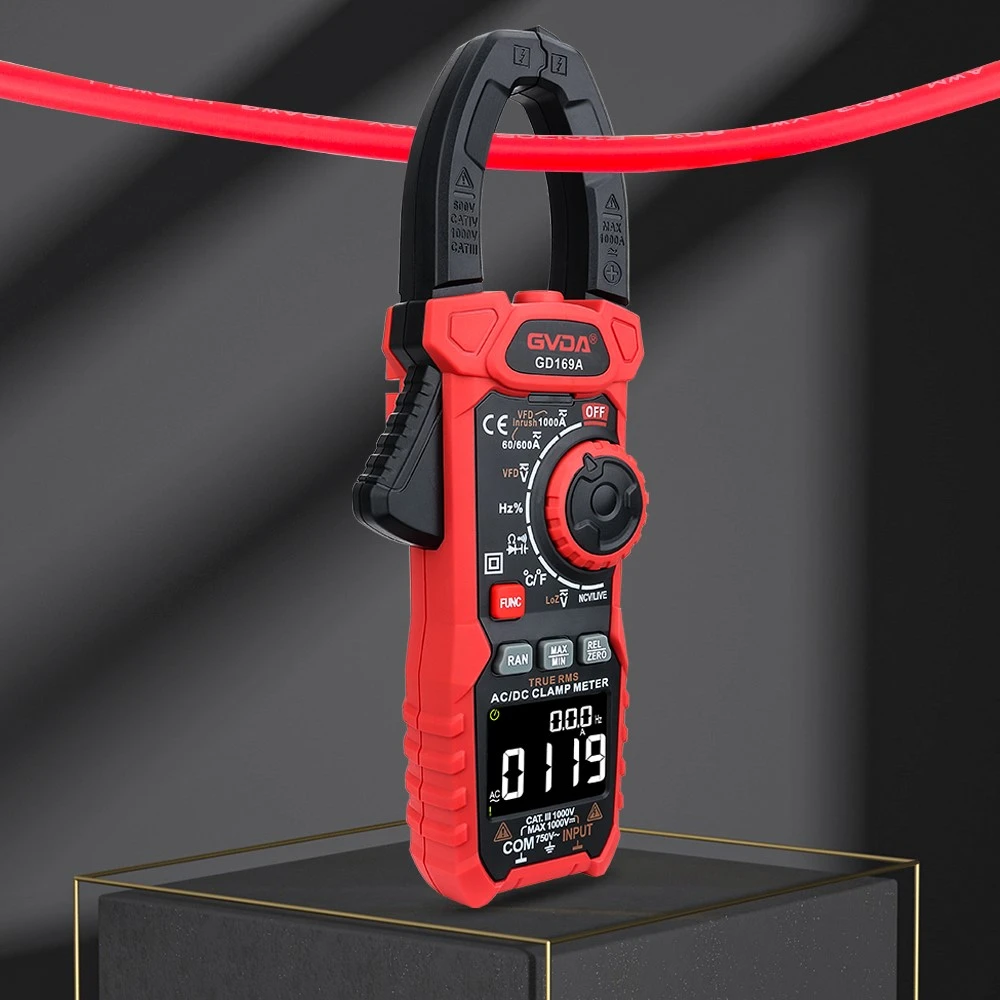

Meteran penjepit, biasanya mengacu pada amperemeter penjepit, terutama digunakan untuk mengukur arus tanpa kontak langsung dengan rangkaian. Meskipun pengukur penjepit tidak dirancang khusus untuk mengukur kebocoran atau korsleting, dalam beberapa kasus, pengukur penjepit dapat digunakan untuk membantu mendeteksi masalah sirkuit ini. Artikel ini akan memberikan pengenalan rinci tentang cara menggunakan pengukur penjepit untuk membantu mendeteksi kebocoran dan korsleting.
Prinsip dasar jam tangan penjepit
Meteran penjepit mengukur arus dalam kawat melalui sensor efek Hall. Ketika arus melewati rahang tertutup, medan magnet yang dihasilkan dideteksi oleh sensor dan kemudian diubah menjadi pembacaan arus.
Clamp meter untuk mendeteksi kebocoran
Kebocoran biasanya mengacu pada aliran arus melalui jalur yang tidak terduga, seperti melalui kabel berinsulasi yang mengalir ke tanah. Pengukur penjepit dapat membantu mendeteksi kebocoran, terutama jika tidak ada instrumen pendeteksi kebocoran profesional:
1. Ukur arus normal: Pertama, matikan semua beban (peralatan listrik) dan gunakan meteran penjepit untuk mengukur arus saluran listrik utama, dicatat sebagai I1.
2. Nyalakan beban: Kemudian hidupkan beban satu per satu dan amati apakah pembacaan pada klem gauge bertambah. Jika pembacaan arus meningkat secara tidak normal setelah beban dihidupkan, hal ini mungkin menunjukkan adanya kebocoran pada beban.
3. Membandingkan perubahan arus: Dalam keadaan normal, arus akan meningkat ketika beban dihidupkan, tetapi jika peningkatannya jauh lebih besar dari arus beban yang diharapkan, mungkin terjadi kebocoran.
4. Deteksi kabel netral: Jika kondisi memungkinkan, arus kabel netral (kabel N) dapat diukur. Dalam situasi ideal, arus saluran harus sama dengan arus kabel netral. Jika keduanya tidak sama, hal ini mungkin mengindikasikan adanya kebocoran pada sistem.
Clamp meter mendeteksi korsleting
Hubungan pendek mengacu pada sambungan impedansi rendah antara dua titik dalam suatu rangkaian yang tidak boleh dihubungkan secara langsung. Pengukur penjepit dapat membantu mendeteksi korsleting, terutama ketika arus dalam rangkaian sangat tinggi:
1. Ukur arus normal: Jika tidak ada beban, gunakan meteran penjepit untuk mengukur arus rangkaian, dilambangkan dengan I1. Dalam keadaan normal, angka ini seharusnya mendekati nol.
2. Amati perubahan arus yang tiba-tiba: Jika pembacaan arus I1 tidak normal tanpa beban, atau jika arus meningkat dengan cepat ke nilai yang tinggi seiring bertambahnya beban, hal ini dapat mengindikasikan adanya hubungan pendek pada rangkaian.
3. Deteksi rangkaian cabang: Untuk sistem rangkaian kompleks, arus setiap rangkaian cabang dapat diukur secara terpisah. Jika arus rangkaian cabang terlalu tinggi, hal ini mungkin menunjukkan adanya hubungan pendek di cabang tersebut.
4. Dikombinasikan dengan pengujian lain: Hasil deteksi meteran penjepit harus dikombinasikan dengan metode pengujian kelistrikan lainnya, seperti menggunakan multimeter untuk mengukur resistansi, agar dapat menemukan titik hubung singkat dengan lebih akurat.
