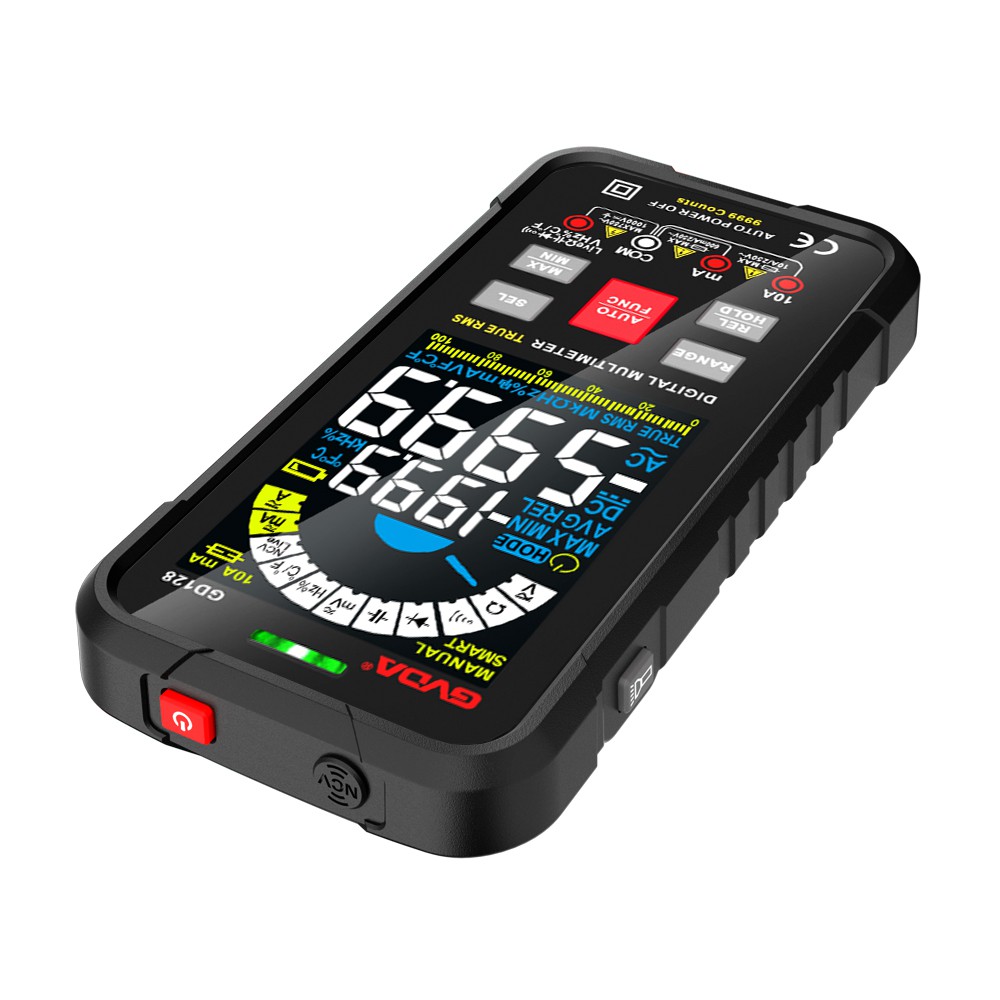

Empat Kegunaan Multimeter Digital yang Cerdik
1. Tentukan apakah rangkaian atau komponennya dialiri arus listrik
Kisaran angka tegangan AC sangat sensitif, meskipun ada tegangan induksi kecil di sekitarnya, tetap dapat ditampilkan. Berdasarkan karakteristiknya, dapat digunakan sebagai pena pengujian. Cara penggunaannya sebagai berikut: Atur multimeter ke mode AC20V, gantungkan probe hitam di udara, pegang probe merah dan sentuh garis samping atau perangkat. Saat ini, multimeter akan ditampilkan. Jika angka yang ditampilkan antara beberapa volt dan selusin volt (multimeter yang berbeda akan memiliki tampilan yang berbeda), ini menunjukkan bahwa saluran atau perangkat terisi daya. Jika tampilannya nol atau sangat kecil, ini menunjukkan bahwa saluran atau perangkat tidak terisi daya.
2. Bedakan apakah saluran catu daya berupa kabel hidup atau kabel netral
Metode pertama:
Cara di atas dapat digunakan untuk menentukan: kabel yang nomor tampilannya lebih besar adalah kabel hidup, dan kabel yang nomor tampilannya lebih kecil adalah kabel netral. Metode ini memerlukan kontak dengan sirkuit atau perangkat yang diukur.
Metode kedua:
Tidak perlu melakukan kontak dengan sirkuit atau perangkat yang diukur. Atur multimeter ke mode AC2V, gantung probe hitam di udara, pegang probe merah dan geser perlahan ujungnya di sepanjang garis. Jika tegangan yang ditampilkan pada meteran adalah beberapa volt, ini menunjukkan bahwa saluran tersebut adalah kabel beraliran listrik. Jika tegangannya hanya sepersepuluh volt atau bahkan lebih kecil lagi, ini menunjukkan bahwa saluran tersebut adalah kabel netral. Metode penilaian ini tidak berhubungan langsung dengan rangkaian. Tidak hanya aman tetapi juga nyaman dan cepat.
3. Temukan titik putus kabel
Jika terjadi putusnya kabel, cara tradisionalnya adalah dengan menggunakan resistor multimeter untuk memblokir dan mencari putusnya bagian demi bagian.
Hal ini tidak hanya membuang-buang waktu, tetapi juga sangat merusak isolasi kabel. Karakteristik penginderaan multimeter digital dapat dengan cepat menemukan titik pemutusan kabel. Pertama, gunakan saklar resistansi untuk menentukan kawat inti kabel mana yang putus. Kemudian sambungkan salah satu ujung kabel inti yang putus ke AC220V. Kemudian, atur multimeter ke posisi AC2V, dengan probe hitam menggantung di udara. Pegang probe merah dan geser perlahan sepanjang garis. Jika tegangan yang ditampilkan pada meteran adalah beberapa volt atau sepersepuluh volt (tergantung kabelnya), dan jika tiba-tiba turun secara signifikan saat dipindahkan ke posisi tertentu, catat posisi ini: biasanya. Breakpoint terletak antara 10-20cm di depan posisi ini.
Metode ini juga dapat digunakan untuk menemukan titik rangkaian terbuka pada kabel resistansi yang rusak seperti selimut listrik.
4. Frekuensi pengukuran
Untuk catu daya UPS, stabilitas tegangan keluaran merupakan parameter penting, dan frekuensi keluaran juga penting. Namun tidak dapat diukur secara langsung menggunakan rentang frekuensi multimeter digital, karena rentang frekuensinya mampu menahan tegangan yang sangat rendah, hanya beberapa volt. Pada titik ini, trafo step-turun 220V/6V atau 220V/4V dapat dihubungkan ke terminal keluaran catu daya UPS untuk mengurangi tegangan tanpa mengubah frekuensi catu daya. Kemudian, rentang frekuensi dapat dihubungkan ke output trafo untuk mengukur frekuensi catu daya UPS.
