Pengaruh metode pendinginan pada suhu operasi catu daya switching
Disipasi panas dari catu daya mode sakelar umumnya mengadopsi dua metode: konduksi langsung dan konduksi konvektif. Konduksi panas langsung adalah transfer energi termal di sepanjang objek dari ujung suhu tinggi ke ujung suhu rendah, dan kemampuan konduksi panasnya stabil. Konduksi konvektif adalah proses di mana cairan atau gas mengalami gerakan rotasi untuk membuat suhunya lebih seragam. Karena keterlibatan proses dinamis dalam konduksi konvektif, proses pendinginan relatif cepat.
Memasang elemen pemanas pada heat sink logam, dengan meremas permukaan panas, dapat mencapai transfer energi dengan ketinggian yang bervariasi dari tubuh energi. Energi yang dapat dipancarkan oleh area heat sink yang luas tidak banyak. Metode konduksi panas dari catu daya mode sakelar disebut pendinginan alami, yang memiliki waktu tunda lebih lama untuk disipasi panas. Kapasitas perpindahan panas q=ka △ t (k koefisien perpindahan panas, area perpindahan panas, perbedaan suhu). Jika suhu sekitar dalam ruangan tinggi, △ t akan kecil, dan kinerja disipasi panas dari metode perpindahan panas ini akan sangat berkurang.

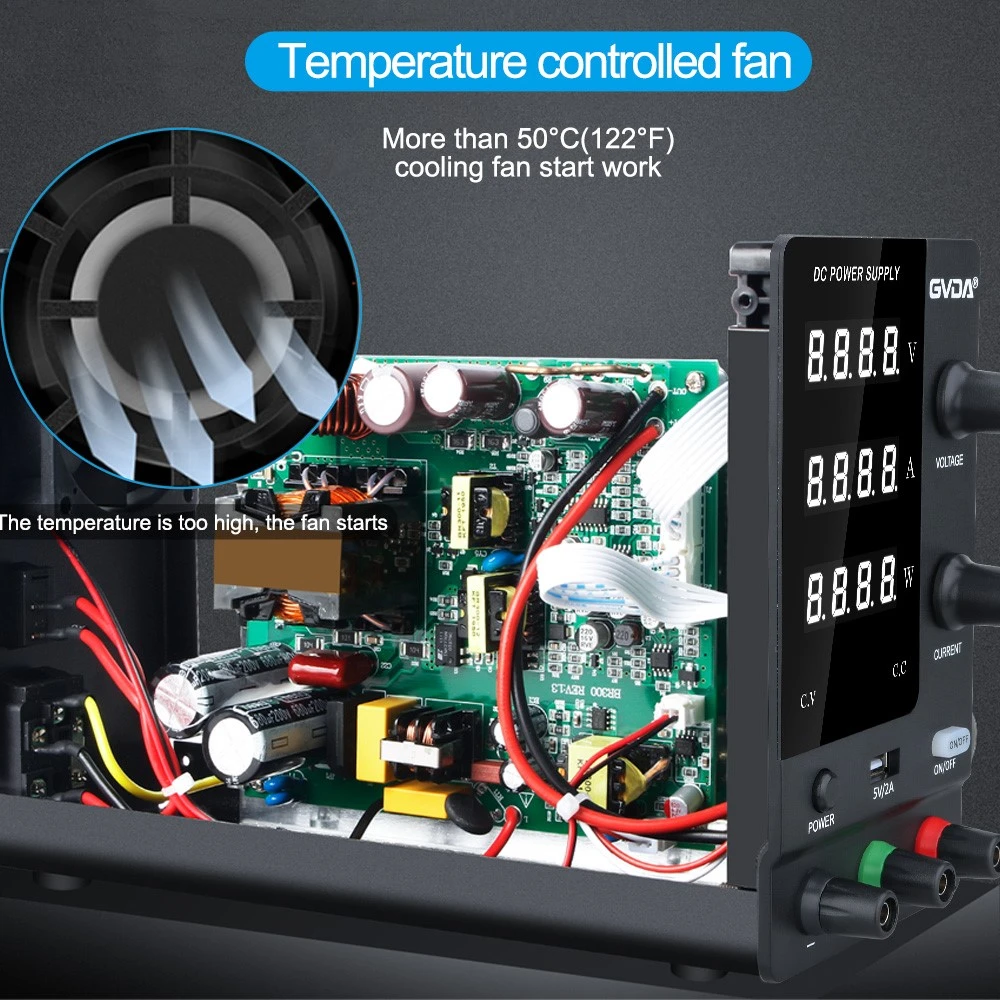

Menambahkan kipas ke catu daya switching dapat dengan cepat menghilangkan terakumulasi panas dari konversi energi di luar catu daya. Pasokan udara kontinu dari kipas ke heat sink dapat dianggap sebagai transfer energi konvektif. Ini disebut pendingin kipas, yang memiliki waktu tunda pendek dan panjang untuk disipasi panas. Disipasi panas q=km △ t (k koefisien perpindahan panas, m Kualitas udara pertukaran panas, △ T suhu perbedaan). Setelah kipas melambat atau berhenti berjalan, nilai M akan berkurang dengan cepat, dan akumulasi panas dalam catu daya akan sulit dihilangkan. Ini akan sangat meningkatkan laju penuaan komponen elektronik seperti kapasitor dan transformator dalam catu daya switching dan mempengaruhi stabilitas kualitas output mereka, yang pada akhirnya mengarah ke burnout komponen dan kegagalan peralatan.
