Multimeter digital untuk mengukur kontinuitas kabel

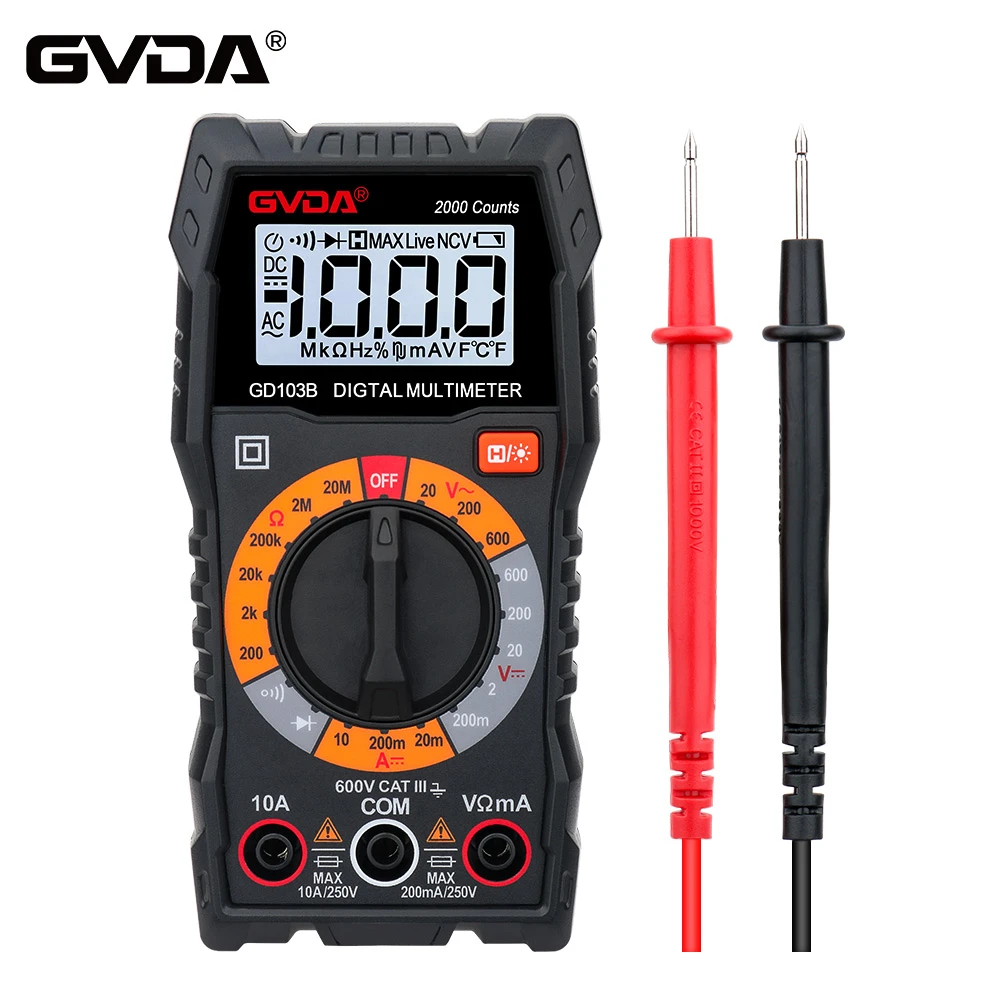

1. Multimeter digital adalah alat yang ampuh untuk pengukuran elektronik. Hal ini dapat digunakan untuk mengukur on-off garis dalam kehidupan sehari-hari. Multimeter dibagi menjadi multimeter digital dan multimeter penunjuk. Secara umum dibagi menjadi file tegangan (AC plus DC), file arus (AC plus DC), file resistansi. Ini adalah fungsi paling sederhana untuk menggunakan gigi resistensi untuk mengukur kontinuitas.
2. Kami mengambil pemeriksaan gigi sebagai contoh untuk diilustrasikan. Probe adalah pegangan plastik yang dihubungkan dengan dua jarum logam, yang mirip dengan kawat kulit biasa. Untuk menentukan apakah titik A dan B terhubung, kami menggunakan langkah-langkah berikut:
1) Pertama-tama pastikan kabel sudah benar, kabel hitam dimasukkan ke soket COM, dan kabel merah dimasukkan ke antarmuka V (omiga, atau dioda)
2) Roda gigi ditempatkan pada 200 roda gigi resistansi, atau roda gigi "buzzer, diode".
3) Hubungkan pena merah atau pena hitam ke ujung A dan B yang akan diukur masing-masing. Jika A dan B terputus, LCD akan menampilkan "1", yang berarti hambatannya tidak terbatas.
4) Gunakan metode yang sama untuk mengukur titik A dan C untuk menentukan apakah mereka terhubung. Jika kabel tersambung, akan ada suara buzzer, dan LCD akan menampilkan angka mendekati "0", dalam hal ini, "0.001"; saat menggunakan gigi resistensi, jika kabel terhubung, itu akan menampilkan angka pemukulan kurang dari 200. Keakuratan multimeter berbeda, dan angka pengukuran juga berbeda, tetapi ketika dihidupkan, itu akan menjadi angka dekat ke nol.
Metode di atas dapat digunakan dalam kehidupan sehari-hari, seperti mengukur on-off kabel, on-off sakelar listrik, dll.
3. Dalam kehidupan sehari-hari, ada perangkat lain yang juga dapat diukur dengan metode ini, seperti headphone, speaker, dll., tetapi resistansinya akan sedikit lebih besar. Gambar di bawah ini adalah diagram skema earphone. Dapat dilihat bahwa ada dua saluran kiri dan kanan. Intinya adalah bahwa ujung umum dan ujung saluran kiri dan kanan masing-masing terhubung dengan kumparan, yang bergetar dan berbunyi saat dihidupkan. Hambatan kumparan biasanya 30-100 ohm.
Multimeter digital untuk mengukur kontinuitas kabel
4. Selama pengukuran yang sebenarnya, Anda dapat menghubungkan pena uji merah dan hitam ke ujung yang sama dan ujung saluran kiri dan kanan masing-masing. Berhati-hatilah untuk tidak menyentuh garis antara pena tes merah dan hitam. Seperti yang Anda lihat pada contoh di bawah, resistansi antara saluran kiri dan terminal umum diukur menjadi 33 ohm, menunjukkan bahwa saluran ini normal. Saluran lain juga dapat dinilai dengan cara yang sama.
5. Untuk penunjuk multimeter:
1) Hubungkan kabel tes merah dan kabel tes hitam dengan benar
2) Kabel uji merah dan hitam dihubungkan ke kedua ujung saluran yang akan diukur
3) Jika resistansi penunjuk mendekati nol, atau relatif kecil, saluran terhubung. Jika tidak bergerak, atau hambatannya tinggi, kabelnya putus.
