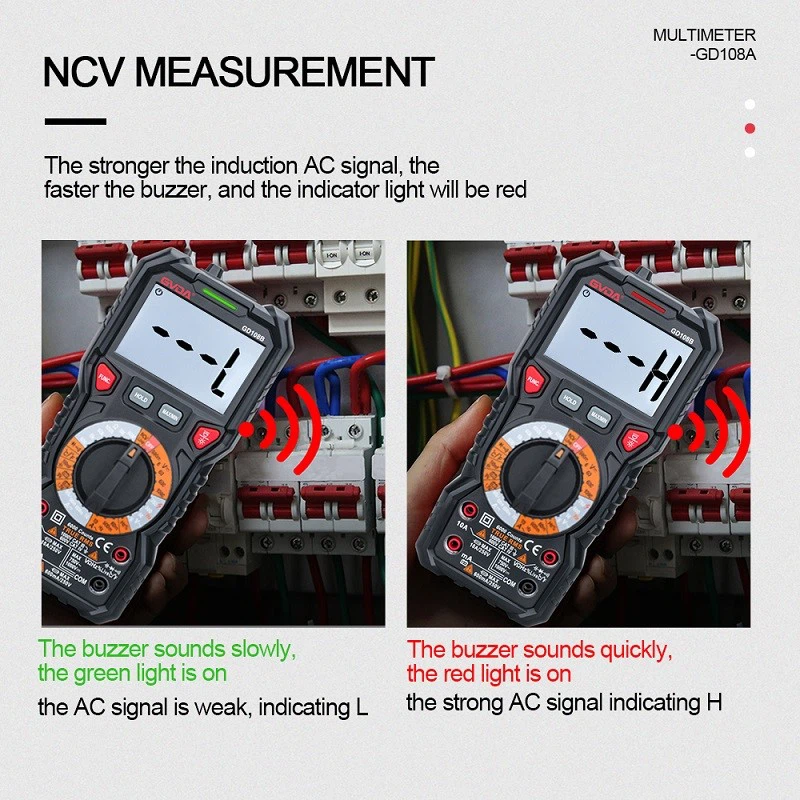

Klasifikasi Beberapa Jenis Multimeter Digital
Saya yakin banyak orang yang familiar dengan dioda, yang dapat diuji menggunakan rentang dioda multimeter. Multimeter dibedakan menjadi multimeter tipe penunjuk dan multimeter tipe digital. Bagaimana cara mengoperasikannya secara spesifik? Pada artikel kali ini redaksi akan menjelaskan secara detail: 1. Saat menggunakan multimeter tipe penunjuk untuk mengukur resistansi maju suatu dioda, probe hitam harus dihubungkan ke terminal positif dioda, dan probe merah harus dihubungkan ke terminal negatif dioda. Setelah mengganti probe, resistansi balik dioda dapat diukur. Kisaran resistansi resistansi maju dioda biasa biasanya 3-8K Ω, dan resistansi resistansi balik harus tak terbatas. Deteksi off road: Tempatkan multimeter pada posisi "Rx1k", sambungkan probe hitam ke terminal positif dioda RM11 dan probe merah ke terminal negatifnya. Resistansi maju yang diukur adalah sekitar 7,2k Ω, seperti yang ditunjukkan pada Gambar 1; Tempatkan multimeter pada posisi "Rx10k" dan tukar probe untuk mengukur resistansi resistor baliknya, yang tidak terbatas, seperti yang ditunjukkan pada Gambar 2. Jika resistansi resistor maju terlalu tinggi atau tidak terbatas, ini menunjukkan bahwa dioda memiliki resistansi yang tinggi atau rangkaian terbuka; Jika resistansi resistor pembalik terlalu kecil atau nol, hal ini menunjukkan bahwa dioda bocor atau rusak.
Di inspeksi jalan. Seperti yang ditunjukkan pada gambar, letakkan multimeter pada posisi "Rxl" dan ukur hambatan maju dioda. Resistansinya harus lebih dari sepuluh ohm, sedangkan resistansi resistor terbalik harus tak terbatas. Jika resistansi resistor maju terlalu tinggi, ini menunjukkan bahwa dioda memiliki resistansi yang tinggi atau rangkaian terbuka; Jika resistansi resistor balik terlalu kecil atau nol, hal ini menunjukkan bahwa dioda bocor atau rusak. 2. Saat menggunakan multimeter digital untuk mengukur dioda, roda gigi dioda harus digunakan terlebih dahulu.
Hubungkan probe merah ke terminal positif dioda dan probe hitam ke terminal negatif dioda. Nilai yang diukur adalah penurunan tegangan konduksi maju; Setelah menukar probe, penurunan tegangan konduksi balik dioda dapat diukur, yang biasanya tidak terbatas. Ada dua metode untuk mendeteksi dioda menggunakan multimeter digital: deteksi sirkuit mati dan deteksi sirkuit. Namun, apapun metode pendeteksiannya, multimeter harus ditempatkan pada posisi "dioda".
Saat mendeteksi dioda biasa di luar jalan raya, letakkan multimeter digital pada posisi "dioda", sambungkan probe merah ke terminal positif dioda, dan sambungkan probe hitam ke terminal negatif dioda. Saat ini, nilai penurunan tegangan yang ditampilkan di layar adalah "0,5~0,7", seperti yang ditunjukkan pada Gambar (a); Setelah mengganti probe, nilai penurunan tegangan konduksi tidak terbatas (kebanyakan multimeter digital menampilkan "1", beberapa menampilkan "OL"), seperti yang ditunjukkan pada Gambar (b). Jika terjadi perbedaan nilai yang signifikan pada saat pengujian, hal ini menunjukkan bahwa dioda yang diuji mengalami kerusakan.
