Penggunaan ammeter penjepit dan deskripsi keterampilan

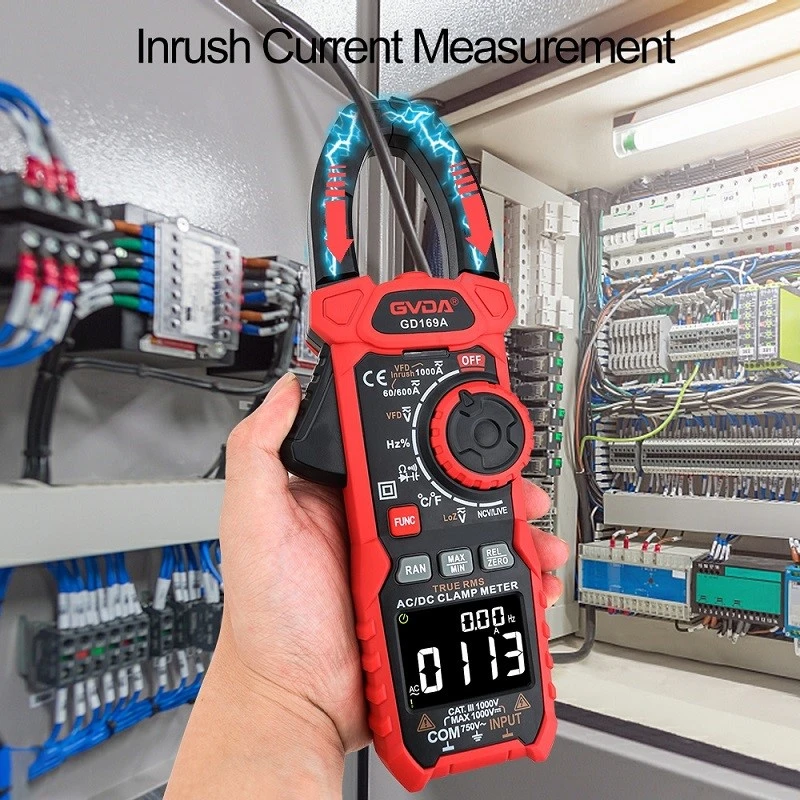

Biasanya ketika mengukur arus dengan ammeter biasa, Anda perlu memutus rangkaian hingga berhenti sebelum ammeter dapat diakses untuk pengukuran, yang sangat merepotkan, dan terkadang pengoperasian normal motor tidak memungkinkan hal ini dilakukan. Pada saat ini, penggunaan penjepit ammeter jauh lebih nyaman, tidak dapat memutus rangkaian untuk mengukur arus. Prinsip pengoperasian amperemeter penjepit adalah sebagai berikut:
Melalui inti rangkaian yang diukur, kawat menjadi kumparan primer transformator arus, yang melewati arus akan diinduksi pada kumparan sekunder arus. Dengan demikian, kumparan sekunder yang dihubungkan ke amperemeter akan mempunyai indikasi ----- mengukur arus saluran yang diuji. Meteran penjepit dapat melalui saklar gigi, mengubah rentang yang berbeda. Namun, panggilan tersebut tidak diperbolehkan beroperasi dengan listrik. Akurasi umum meteran penjepit tidak tinggi, biasanya level 2,5 ~ 5. Untuk memudahkan penggunaan meteran, terdapat juga rentang sakelar konversi yang berbeda
Untuk mengukur berbagai tingkat arus serta fungsi mengukur tegangan
Mnemonik
Gunakan amperemeter penjepit, ukur arus AC kecil.
Kawat berinsulasi beban diukur, inti dijepit pada lingkaran.
Pembacaannya dibagi lilitan ditambah satu, lalu didapat nilai arus sebenarnya.
Penjelasan
Periksa arus tiga fasa motor tiga fasa kecil (kurang dari 5 amp) seimbang, jika pengukuran ammeter penjepit, head minimum adalah 1 hingga 10 amp, sedangkan beberapa meter adalah rangka pertama 2 amp. 2 amp atau nol beberapa amp di bawah bahkan lebih tidak dapat diukur. Selain itu, ammeter biasanya berada pada kisaran rendah dengan kesalahan yang besar, sehingga pembacaan jam defleksi penunjuk sulit dilakukan. Untuk mengukur nilai arus, kawat berinsulasi beban pada inti rahang ammeter sekitar 1 ~ N putaran. Penerapan prinsip trafo arus untuk memperkuat medan magnet, sehingga dapat membaca nilai arus yang lebih besar. Agar pembacaannya diperluas, tetapi nilai aktual saat ini harus dikurangi dari bagian yang diperluas. Artinya, ketika menambahkan satu putaran, pembacaan harus dibagi 2; sekitar dua lilitan dibagi 3. Aturannya, dari jumlah lilitan N lilitan, arus diperbesar N +1 kali, nilai arus=pembacaan meter / (N + 1) . Selain itu, untuk menghilangkan pengaruh sisa magnet pada inti ammeter, pada pengukuran arus yang lebih besar, misalnya segera setelah pengukuran arus kecil, inti ammeter harus dibuka dan ditutup beberapa kali untuk menghilangkan sisa magnet pada inti ammeter. inti.
