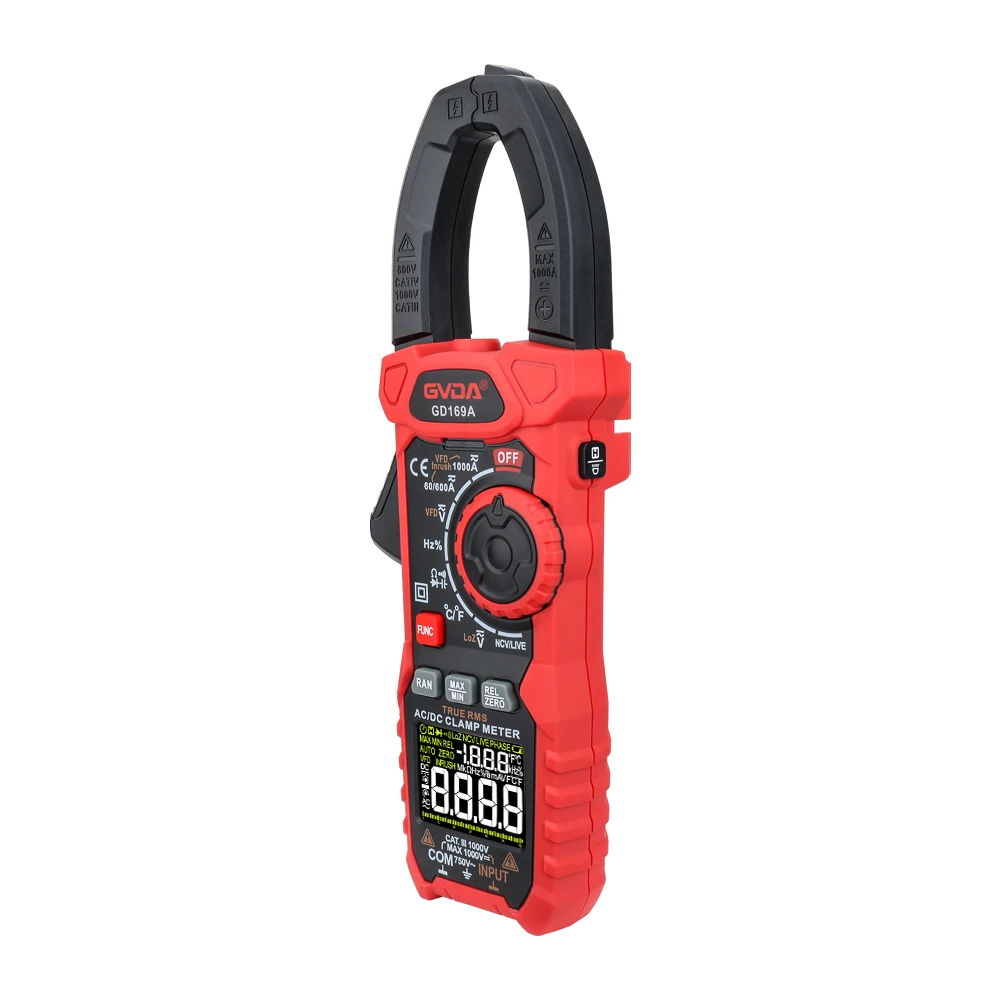

Clamp Meter - Metode Alternatif untuk Mengukur Resistensi
1. Metode substitusi setara saat ini
Rangkaian yang ditunjukkan pada Gambar 3, G adalah ammeter yang akan diuji, G0 adalah ammeter tambahan, jangkauannya sama dengan G atau sedikit lebih besar, r adalah tahanan pelindung, R0 adalah rheostat geser, K1 adalah saklar kutub tunggal, dan K2 adalah saklar lempar ganda kutub tunggal. Saat mengukur, setel r ke maksimum terlebih dahulu, tutup sakelar K1, tarik K2 ke terminal 1 untuk menghubungkan ammeter G, sesuaikan R0 dan r, sehingga penunjuk ammeter tambahan G{{12} } mencapai nilai skala tertentu yang mendekati rentang penuh (perhatikan bahwa saya tidak boleh lebih besar dari rentang ammeter G). Kemudian atur nilai resistansi kotak resistansi R ke nilai maksimum, tarik K2 ke terminal 2 untuk menghubungkan kotak resistansi R, secara bertahap kurangi nilai resistansi kotak resistansi, saat penunjuk ammeter tambahan G{{15} } masih menunjuk ke nilai skala asli I , nilai resistansi R yang ditunjukkan oleh kotak resistansi sama dengan resistansi internal Rg dari ammeter G, yaitu
Berapa hambatan dalam ammeter_Beberapa metode untuk mengukur hambatan dalam ammeter
2. Metode substitusi ekuivalen tegangan: Rangkaian yang ditunjukkan pada Gambar 4, mv adalah meter milivolt yang digunakan sebagai meter tambahan, dan jangkauannya sama dengan atau sedikit lebih besar dari penurunan tekanan ammeter G yang akan diuji. Ammeter G yang akan diuji dan kotak resistansi R masing-masing dihubungkan secara paralel dengan meter milivolt mv melalui saklar lempar ganda kutub tunggal K2. Saat mengukur, pertama-tama tutup K1, tarik terminal K2 ke 1, sesuaikan rheostat geser R0 dan r, sehingga penunjuk ammeter yang akan diuji mendekati nilai skala penuh, dan penunjuk milivolt meter menunjuk ke nilai skala tertentu U. Kemudian putuskan K1, atur nilai resistansi kotak resistansi ke nol, tarik K2 ke terminal 2, lalu tutup K1, dan secara bertahap sesuaikan nilai resistansi kotak resistansi sehingga penunjuk milivolt meter masih menunjuk pada nilai skala asli U, pada saat ini, nilai resistansi R yang ditunjukkan oleh kotak resistansi sama dengan resistansi internal Rg dari ammeter, yaitu:
