Apakah kebocoran AC bisa diukur dengan meteran penjepit?
Apakah kebocoran AC bisa diukur dengan meteran penjepit?
I. Latar Belakang

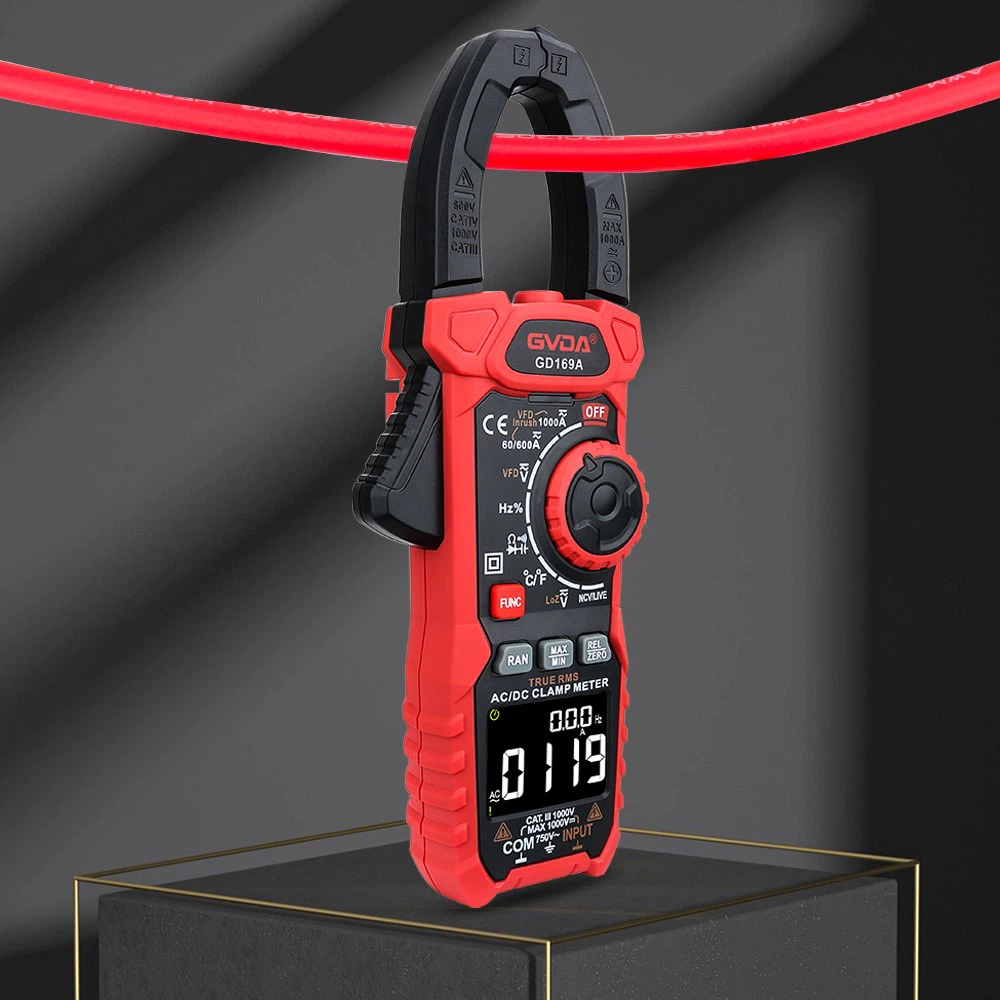

Dalam pemasangan dan pemeliharaan AC, meteran penjepit sering digunakan untuk mengukur arus, yang nyaman dan cepat digunakan. Saat mengukur arus dengan meteran penjepit, Anda hanya perlu mengatur roda gigi ke kisaran yang sesuai, lalu menjepit garis arus yang akan diukur. Gambar berikut adalah contoh pengukuran arus pada kabel hidup. Jadi, apakah arus bocor bisa diukur dengan penjepit meter?
Kedua, bagaimana cara menggunakan meteran penjepit untuk mengukur arus bocor?
Saat mengukur, jepit garis nol api langsung dengan tang. Jika pembacaannya nol, tidak ada kebocoran pada saluran. Jika pembacaannya tidak nol, berarti ada kebocoran pada rangkaian.
Ketiga, prinsip apa yang digunakan?
Dasar pengukuran arus dengan meteran penjepit adalah prinsip induktor timbal balik. Ketika tidak ada kebocoran, meteran penjepit menjepit garis nol pada saat yang sama, dan kedua arus tersebut sama besarnya dan berlawanan arah, sehingga medan magnet yang dihasilkannya juga sama besarnya dan berlawanan arah, dan keduanya medan magnet benar-benar hilang, sehingga tidak ada medan magnet di inti besi meteran penjepit dan tidak ada sinyal induksi yang akan dihasilkan. Apabila terjadi kebocoran pada saluran, maka meteran penjepit tetap menjepit saluran nol pada saat yang bersamaan, namun pada saat ini arus saluran hidup tidak sama dengan arus saluran nol, melainkan lebih besar dari arus saluran nol, sehingga magnetis. medan yang dihasilkan oleh arus saluran hidup lebih kuat daripada yang dihasilkan oleh arus saluran nol, dan kedua medan magnet tersebut tidak dapat diimbangi sepenuhnya. Apabila terjadi kebocoran maka akan timbul medan magnet pada inti besi sehingga dapat dihasilkan sinyal induksi yang kemudian sinyal induksi tersebut diubah menjadi pembacaan.
Ketiga, apakah ini berlaku untuk kebocoran AC?
1. Saat AC digunakan di rumah pengguna, pada dasarnya dilengkapi dengan pelindung kebocoran. Arus bocor pelindung kebocoran adalah 30 mA, dan ketika terjadi kebocoran, pada dasarnya pelindung tersebut trip terlebih dahulu.
2, di lingkungan catu daya tanpa perlindungan kebocoran, jika kebocorannya relatif kecil, diperkirakan juga sulit diukur. Akurasi pengukuran amperemeter penjepit adalah antara 1-2%. Mengambil arus berjalan 10 A sebagai contoh, kesalahannya adalah 200 mA.
