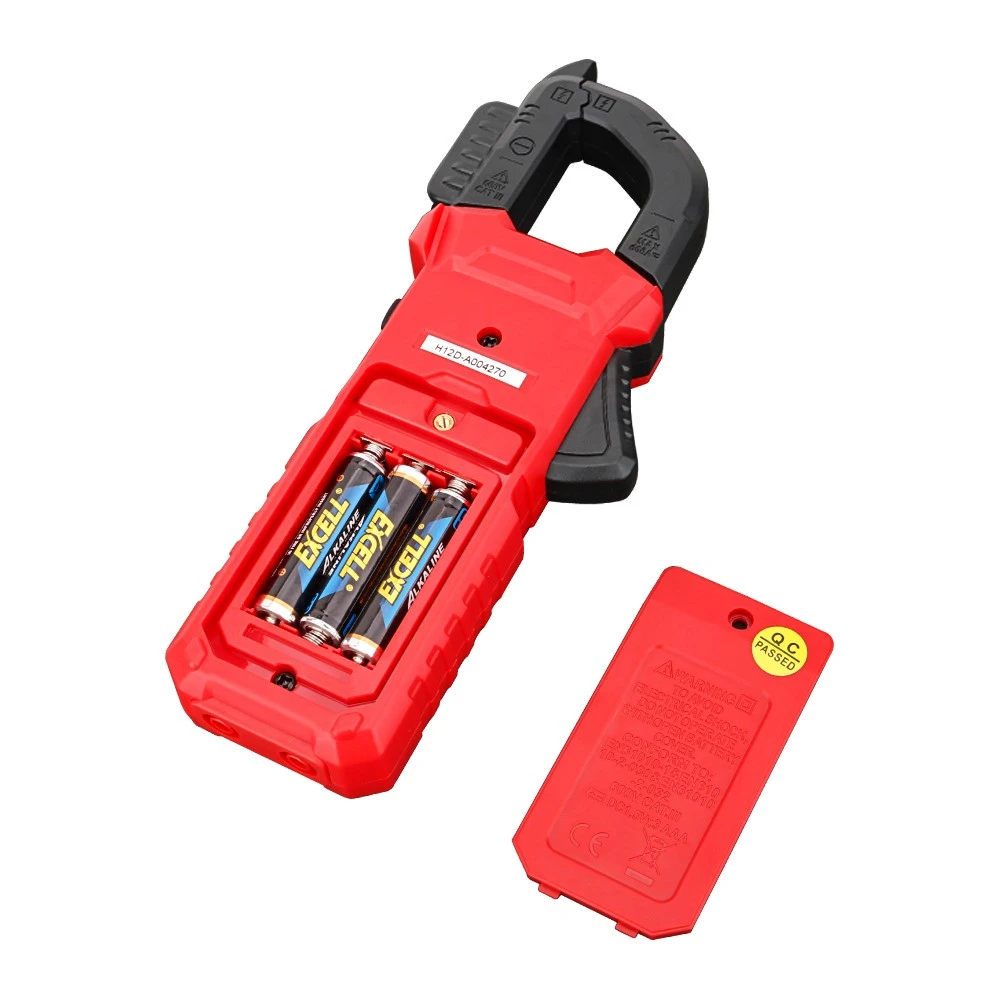

Menganalisis prinsip kerja amperemeter penjepit dari struktur internalnya
Meteran penjepit terutama terdiri dari ammeter elektromagnetik dan transformator arus inti. Belitan sekunder trafo arus inti tembus dililitkan pada inti besi dan dihubungkan ke ammeter AC, dan belitan primernya adalah kawat terukur yang melewati bagian tengah trafo. Saat mengukur arus, tekan kunci pas, buka klem, dan letakkan kawat pembawa arus yang diukur di tengah-tengah transformator arus inti. Ketika ada arus bolak-balik yang melewati kawat yang diukur, fluks magnet dari arus bolak-balik menginduksi arus pada belitan sekunder transformator. Arus ini melewati kumparan ammeter elektromagnetik, menyebabkan penunjuk membelok, dan menunjukkan nilai arus yang diukur pada skala dial. Amperemeter penjepit harus dihubungkan secara seri dengan rangkaian yang diuji.
Dalam pengoperasian sebenarnya, jelas tidak nyaman untuk memutuskan sambungan sirkuit. Sebaliknya, ammeter berbentuk penjepit adalah instrumen portabel yang dapat langsung mengukur arus AC rangkaian tanpa memutus rangkaian. Sangat nyaman digunakan dalam pemeliharaan listrik dan banyak digunakan.
Kenop meteran tipe penjepit sebenarnya adalah sakelar pemilihan rentang, dan fungsi kunci pas adalah untuk membuka dan menutup bagian inti transformator inti tembus yang dapat digerakkan, sehingga dapat menjepitnya ke kawat yang diukur.
Kesalahan umum amperemeter penjepit
(1) Saat mengukur arus atau tegangan, satu atau beberapa level tidak memiliki indikasi, sedangkan level lainnya memiliki indikasi normal. Penyebabnya adalah sekrup saklar pengikat meteran tipe penjepit kendor, atau sambungan pada saklar cabangnya terpuntir. Jenis kesalahan ini biasa terjadi. Setelah penutup dibuka, kabel yang putus dapat tersambung dengan baik.
(2) Pembacaan arus relatif kecil, sedangkan pembacaan tegangan normal. Sebagian besar alasannya adalah karena kontak yang buruk antara rahang dan kebocoran magnet yang berlebihan. Rahang harus dikoreksi untuk memastikan kontak yang baik. Jenis gangguan ini terkadang disebabkan oleh hubungan pendek antar belitan, yang lebih menyusahkan. Umumnya perlu dilakukan rewind sesuai data asli dan menjalani perawatan penuaan
(3) Pembacaan rentang arus dan tegangan rendah, yang sering terjadi pada amperemeter tipe penjepit magnetik internal. Alasannya adalah magnet mengalami kerusakan magnet dan umumnya harus diberi magnet untuk mengatasi masalah tersebut. Dapat juga diatur dengan mengurangi nilai resistansi yang dihubungkan secara seri dengan cabang kepala meter
(4) Jika salah satu pembacaan tidak akurat, resistansi yang sesuai harus disesuaikan
(5) Indikasi level tegangan normal, tetapi level arus tidak ditunjukkan. Gunakan multimeter untuk memeriksa sakelar primer dan belitan sekunder apakah ada kelainan
(6) Tidak ada indikasi sama sekali. Dioda penyearah, kepala meteran, sakelar, dan kabel yang terhubung ke atau terkait dengan meteran penjepit harus diperiksa apakah ada kerusakan.
