Cara alternatif menggunakan stylus listrik
Selain untuk menentukan apakah suatu benda bermuatan listrik, stylus memiliki beberapa kegunaan lain:
(1) Dapat digunakan untuk verifikasi fasa tegangan rendah, mengukur apakah ada konduktor dalam suatu saluran yang sefase atau tidak fasa satu sama lain. Cara spesifiknya adalah: berdiri di dalam benda yang terisolasi dari tanah, masing-masing tangan memegang stylus, lalu di kedua kabel yang akan diuji pada pengujian, jika kedua stylus bercahaya sangat terang, kedua kabel tersebut untuk fase yang berbeda; Sebaliknya fasanya sama, yaitu penggunaan stylus gelembung neon pada perbedaan tegangan antara kutub gelembung neon dan kekuatan cahayanya berbanding lurus dengan prinsip diskriminasi.
(2) dapat digunakan untuk membedakan arus bolak-balik dan arus searah. Pada pengujian dengan stylus, jika gelembung neon stylus di kedua kutubnya menyala, adalah arus bolak-balik; jika dua kutub hanya dalam satu kutub yang bercahaya, maka itu adalah arus searah.
(3) Anda dapat menentukan kutub positif dan negatif DC. Akan disambungkan ke stylus pada pengujian rangkaian DC, lampu gelembung neon yang kutubnya adalah kutub negatif, tidak menyala kutub positif.
(4) dapat digunakan untuk menentukan apakah DC ground. Terisolasi ke ground dalam sistem DC, dapat berdiri di atas tanah dengan kontak stylus sistem DC di kutub positif atau negatif, jika gelembung neon stylus tidak menyala, tidak ada fenomena grounding. Jika gelembung neon terang berarti ada fenomena grounding, dan terangnya seperti ujung pena, maka kutub positifnya ground. Jika lampu berada di ujung jari, berarti grounding negatif. Namun, harus diperhatikan bahwa dalam sistem DC dengan relai pemantauan tanah, tidak dapat digunakan untuk menentukan apakah sistem DC dibumikan!

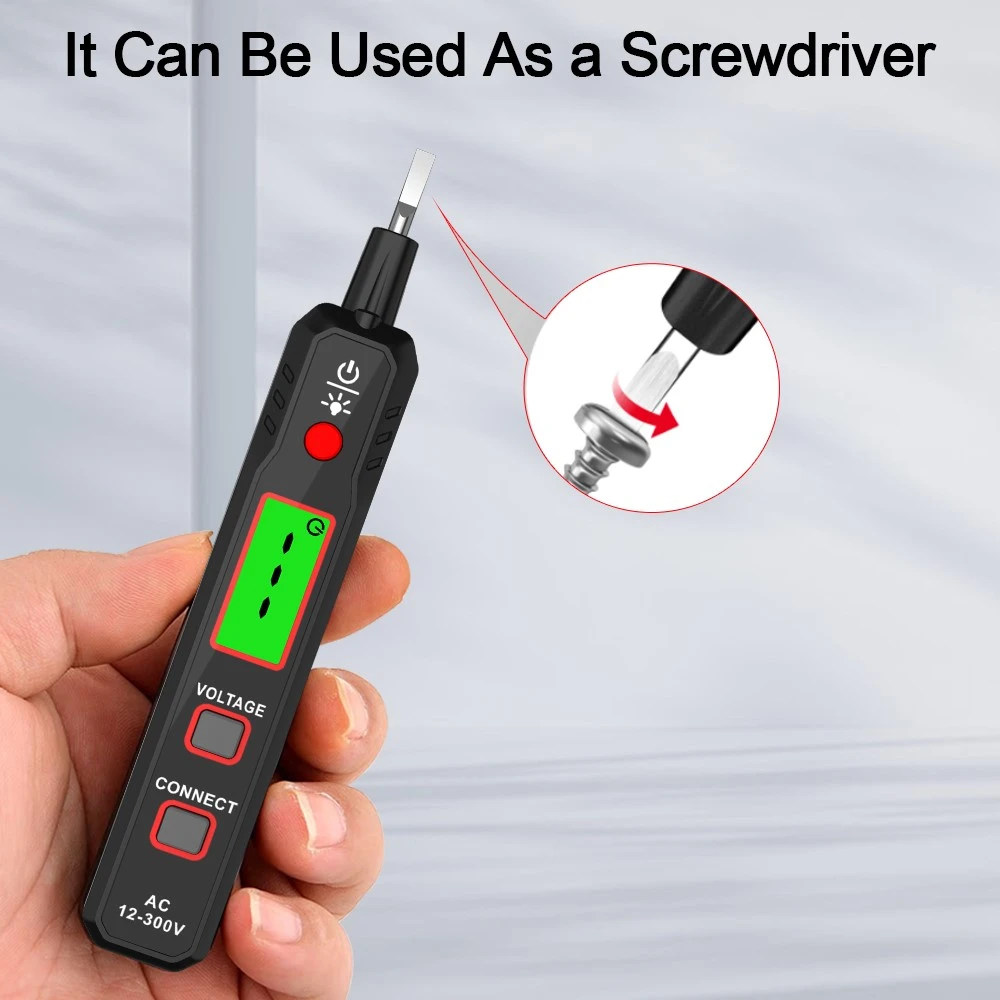

Metode pengoperasian stylus digital
1, pengukuran langsung
Metode pengukuran langsung berarti kamera stylus akan bersentuhan langsung dengan objek yang diukur untuk membedakan apakah itu metode pengukuran bermuatan.
Dalam penerapan metode pengukuran langsung, bahan logam kamera pena menyentuh benda uji, dan tangan lainnya menekan tombol fungsi pengukuran langsung dan akurat (DIRECT) tidak melepaskan; Jika benda uji dialiri listrik, pena dapat digunakan untuk mengukur arus listrik.
Jika benda bermuatan listrik, lampu tampilan pada stylus akan menyala dan layar menampilkan informasi skala tegangan yang diukur.
Umumnya stylus dapat menampilkan 12v, 36v, 55v, 110v dan 220v. Secara umum, layar akan menampilkan nilai akhir tegangan yang diukur.
Metode pengukuran langsung (tegangan 220v)
2, metode pengukuran induksi magnetik
Metode pengukuran induksi magnetik berarti kamera stylus menutup tetapi tidak menyentuh objek yang diukur, penggunaan induksi magnetik tegangan untuk membedakan objek yang diukur tidak dikenakan metode pengukuran.
Jika saluran transmisi terisi, layar stylus akan menampilkan tanda tegangan informasi; jika saluran transmisi terputus di tengah saluran, stylus akan menampilkan tanda informasi tegangan.
Jika saluran transmisi terputus di tengah lampu tampilan padam, tanda penanda tegangan memudar, menandakan lokasi adanya pemutusan tersebut.
Metode pengukuran induksi magnetik dapat menemukan bagian kabel berinsulasi yang terputus, namun juga mampu melakukan kebakaran kawat berinsulasi dan garis nol untuk membedakannya.
