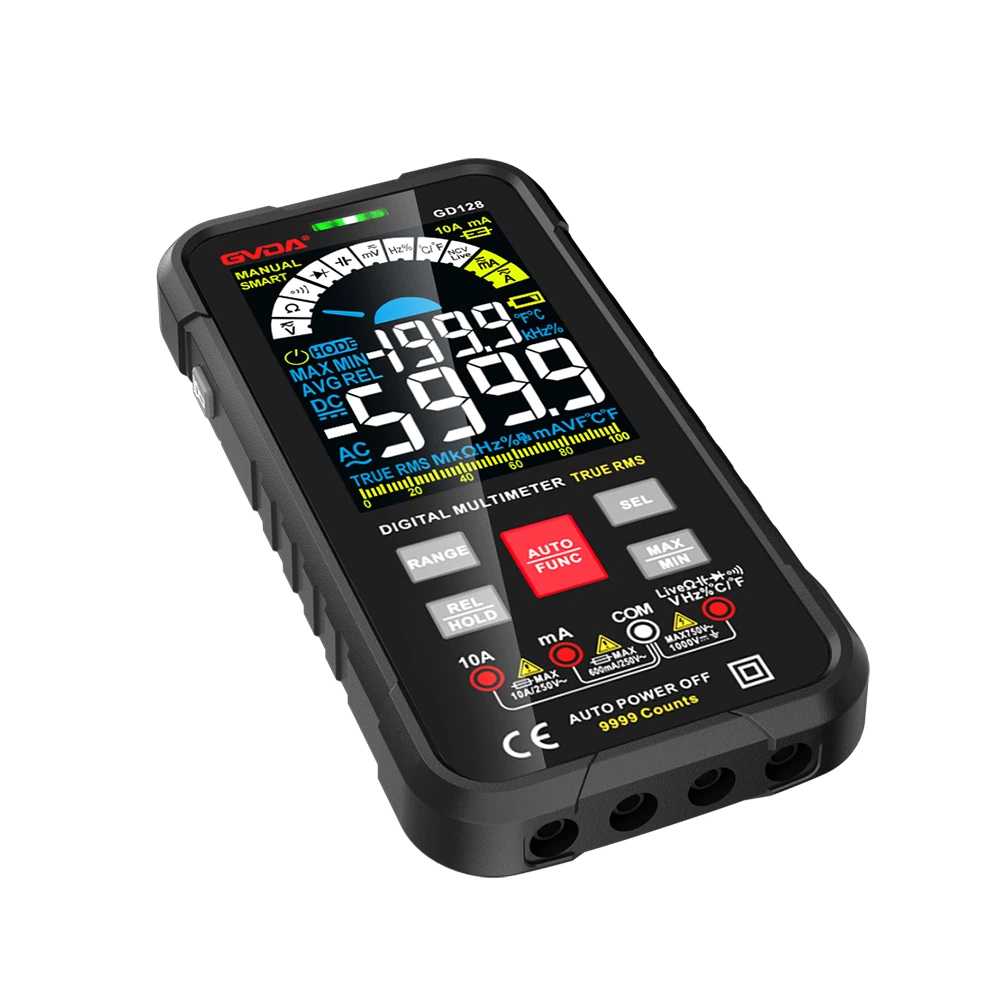

Multimeter terdiri dari tiga komponen utama: kepala meter, rangkaian pengukuran, dan sakelar pemilih.
(1) Kepala Meteran
Ini adalah ammeter DC kumparan-permanen-bergerak-dengan sensitivitas tinggi, dan indikator kinerja utama multimeter pada dasarnya ditentukan oleh karakteristik kepala meter. Sensitivitas kepala meteran mengacu pada nilai arus DC yang mengalir melaluinya ketika penunjuk menyimpang ke skala penuh; semakin kecil nilainya, semakin tinggi sensitivitas kepala meteran. Untuk pengukuran tegangan, resistansi internal yang lebih besar menunjukkan kinerja yang lebih baik. Kepala meteran memiliki empat garis skala dengan fungsi sebagai berikut:
Skala pertama (atas ke bawah): Ditandai dengan R atau Ω, yang menunjukkan nilai resistansi. Bacalah skala ini ketika saklar pemilih berada pada kisaran ohm.
Skala kedua: Ditandai dengan ∽ dan V/A, menunjukkan nilai tegangan AC/DC dan arus DC. Bacalah skala ini ketika sakelar pemilih berada dalam rentang tegangan AC/DC atau arus DC, dan rentang tersebut diatur ke posisi mana pun kecuali AC 10V.
Skala ketiga: Ditandai dengan 10V, menunjukkan nilai tegangan AC 10V. Bacalah skala ini ketika sakelar pemilih berada pada rentang tegangan AC/DC dan rentang diatur ke AC 10V.
Skala keempat: Ditandai dengan dB, menunjukkan level audio.
(2) Sirkuit Pengukuran
Rangkaian pengukuran digunakan untuk mengubah berbagai besaran terukur menjadi arus DC kecil yang sesuai untuk diukur dengan kepala meteran. Ini terdiri dari resistor, komponen semikonduktor, dan paket baterai.
Ia dapat memproses besaran terukur yang berbeda (misalnya, arus, tegangan, resistansi) dan rentang yang berbeda melalui serangkaian perawatan (misalnya, perbaikan, shunting arus, pembagian tegangan) untuk mengubahnya secara seragam menjadi arus DC kecil dalam rentang tertentu untuk diukur dengan kepala meteran.
(3) Sakelar Pemilih
Fungsinya adalah untuk memilih berbagai rangkaian pengukuran untuk memenuhi persyaratan pengukuran berbagai jenis dan rentang. Sakelar pemilih biasanya memiliki dua bagian, masing-masing ditandai dengan posisi dan rentang gigi berbeda.
