Diskusi singkat tentang peralihan catu daya teregulasi dan catu daya teregulasi linier

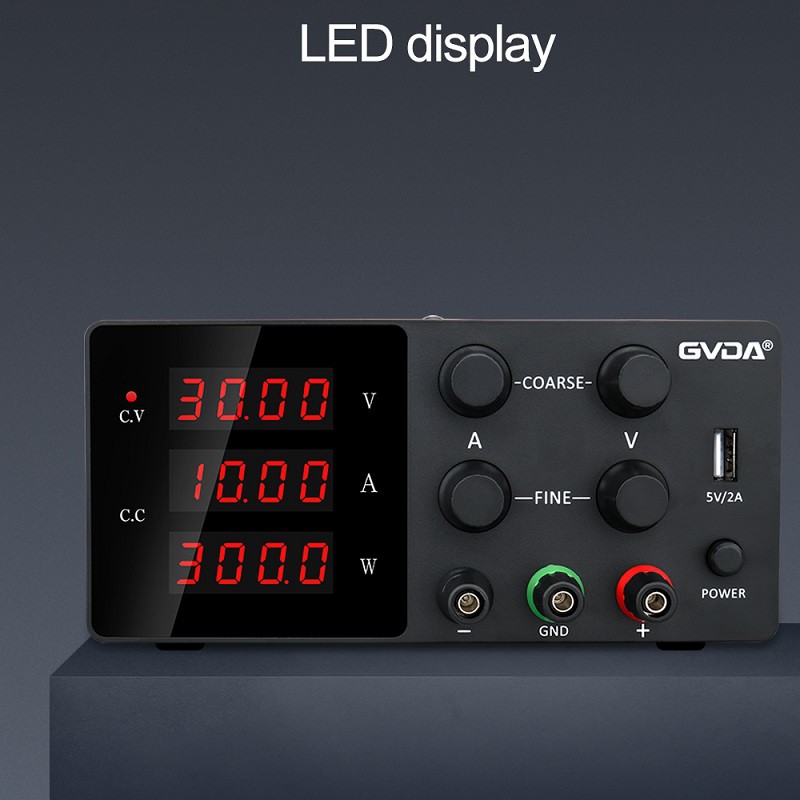

Pasokan tegangan stabil adalah perangkat elektronik yang dapat memberikan daya AC atau DC yang stabil ke suatu beban, termasuk dua kategori: catu daya stabil AC dan catu daya stabil DC.
Ketika terjadi fluktuasi sesaat pada tegangan atau beban jaringan listrik, catu daya yang diatur akan mengkompensasi amplitudo tegangan dengan kecepatan respons 10-30ms, dan menstabilkannya dalam ± 2%.
fungsi utama
Tegangan stabil
Ketika terjadi fluktuasi sesaat pada tegangan atau beban jaringan listrik, catu daya yang diatur akan mengkompensasi amplitudo tegangan dengan kecepatan respons 10-30ms, dan menstabilkannya pada ± 2%
Di dalam.
Perlindungan komprehensif multi fungsi
Selain fungsi dasar menstabilkan tegangan, pengatur tegangan juga harus memiliki fungsi proteksi paling dasar yaitu proteksi tegangan lebih (melebihi+10% tegangan keluaran), proteksi tegangan kurang (di bawah -10% tegangan keluaran) tegangan), perlindungan kehilangan fasa, dan perlindungan kelebihan beban hubung singkat.
Penekanan denyut nadi yang tajam
Jaringan listrik terkadang mengalami pulsa tajam dengan amplitudo tinggi dan lebar pulsa sempit, yang dapat menembus komponen elektronik dengan resistansi tegangan lebih rendah. Komponen anti lonjakan pada catu daya yang diatur dapat secara efektif menekan denyut tajam tersebut.
Switching power supply adalah jenis catu daya yang relatif baru. Ini memiliki keunggulan efisiensi tinggi, ringan, tegangan yang dapat disesuaikan, dan daya keluaran tinggi. Namun, karena rangkaian beroperasi dalam keadaan sakelar, kebisingannya relatif tinggi. Melalui diagram berikut, mari kita jelaskan secara singkat prinsip kerja catu daya switching step-down. Seperti yang ditunjukkan pada gambar, rangkaian terdiri dari saklar K (dalam rangkaian sebenarnya, ini adalah transistor atau transistor efek medan), dioda freewheeling D, induktor penyimpan energi L, kapasitor penyaringan C, dll. Catu daya menyuplai daya ke beban melalui sakelar K dan induktor L, dan menyimpan sebagian energi listrik di induktor L dan kapasitor C. Karena induktansi diri induktor L, arus meningkat relatif lambat setelah sakelar dihidupkan, artinya sehingga keluarannya tidak dapat langsung mencapai nilai tegangan catu daya. Setelah jangka waktu tertentu, saklar dimatikan, dan karena efek induktansi diri dari induktor L (yang secara jelas dapat dianggap sebagai efek inersia arus dalam induktor), arus dalam rangkaian akan tetap tidak berubah, yaitu terus mengalir dari kiri ke kanan. Arus ini mengalir melalui beban, kembali dari tanah, mengalir ke terminal positif dioda freewheeling D, melewati dioda D, dan kembali ke ujung kiri induktor L, sehingga membentuk suatu rangkaian. Dengan mengontrol waktu penutupan dan pembukaan saklar (yaitu PWM - Modulasi Lebar Pulsa), tegangan keluaran dapat dikontrol. Jika waktu hidup/mati dikontrol dengan mendeteksi tegangan keluaran untuk menjaga tegangan keluaran tetap konstan, tujuan stabilisasi tegangan tercapai.
